Paso 2: Una plantilla de formulario de resorte alineación del corte del Laser
Pueden repetir alineación es fundamental para placas de doble cara porque a poner el PCB en el cortador del laser tres veces. (Patrón de la parte superior, parte inferior del lado del patrón y luego otra vez para agujeros después del grabado químico.) Si los modelos superior e inferior no coinciden entonces a través de los agujeros no se alinean Esto es subóptimo. (Los agujeros que no van por algo no son agujeros, son abolladuras).
Descubrí que una alineación simple corte laser-forma del resorte plantilla hizo mucho más fácil. El patrón siempre funciona para tablas de 2 "x 3", pero se podría adaptar para valores más grandes. (He incluido los archivos DXF y Adobe Illustrator - no dude en modificar). 1/8"(3 mm) acrílico funciona bien para esto, pero se puede ir todo el camino hasta 1/4" (6 mm) que lo que tienes. Cuidadosa atención a la alineación de la plantilla puede asegurarse de que la parte superior de la PCB está en registro con el sistema de coordenadas.

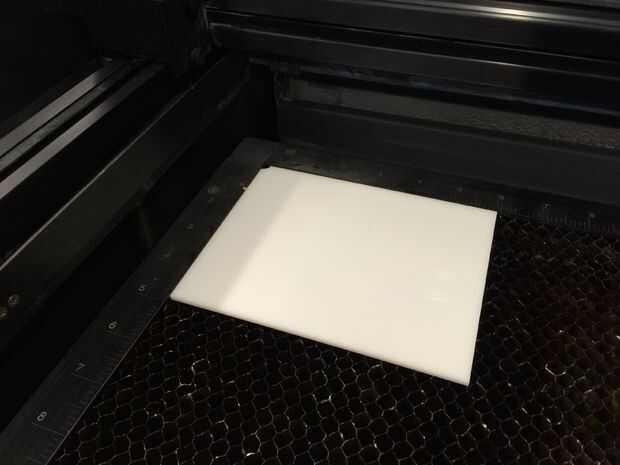

(1) corte el contorno de material acrílico (necesitarás sobre un cuadrado de 6 "x 6"), luego introduzca la pieza cortada contra la parte superior izquierda de paradas de cama de la cuchilla.

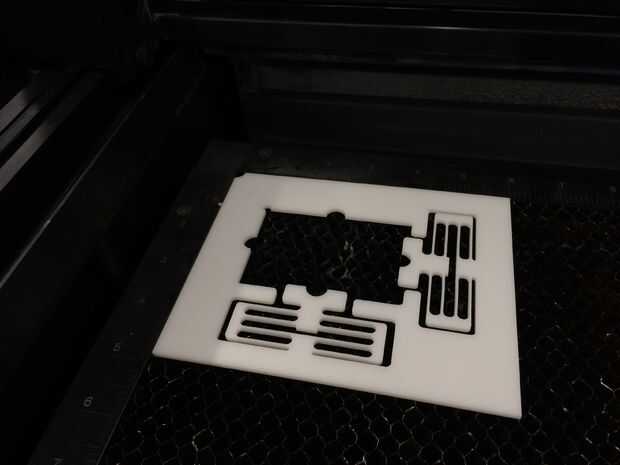

(2) ahora le corte el patrón interior. Alinear la parte superior izquierda del patrón [0,50", 0,50"] en coordenadas del láser. Esto coloca a la parte superior izquierda el borde del PCB celebrada en [1.00", 1.00"].
(3) trama las anotaciones de texto en la parte superior de la plantilla. (... Si lo desea. Estos son sólo incluidos en la versión de los archivos de Illustrator.)

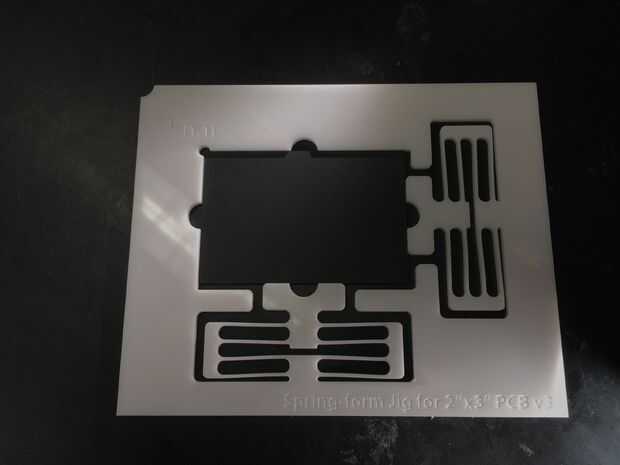

Ahora debe poder doblar los resortes en la plantilla para sujetar una tabla contra la esquina superior izquierda. Demasiado no se. El acrílico es muy rígido, por lo que se puede ajustar por flexión exagerada. Pero el adjunto diseño de tablas de 2 "x 3" incluye paradas que deben evitarlo. Además, no trate de montar una junta en la plantilla mientras que está encima de la cama de nido de abeja de la cuchilla - te raspas pintura de la parte inferior del tablero como arañazos en el metal.
