PCB de Servo de PICAXE para atenuador (4 / 9 paso)

Paso 4: Transferencia de imagen para PCB

Esta fue la parte más difícil para mí.  Me tomó cerca de 10 intentos para conseguir que funcione correctamente.  Afortunadamente, fui capaz de cortar 5 espacios en blanco de la revestido de cobre y si cagarla, puede limpiar el espacio en blanco y empezar de nuevo.  Lo que terminó trabajando era grabar la imagen para el revestido de cobre y la mesa.

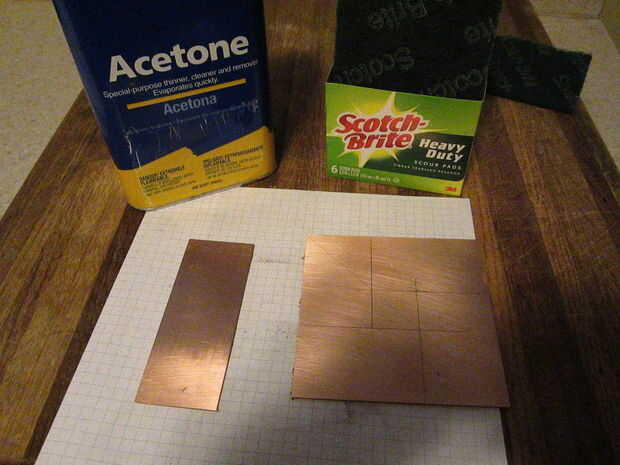

Usando una sierra para metales o sierra, cortar el cobre revestido a un tamaño un poco mayor que la impresión.  Fregar con scotch brite hasta que esté brillante y luego limpiar con acetona.

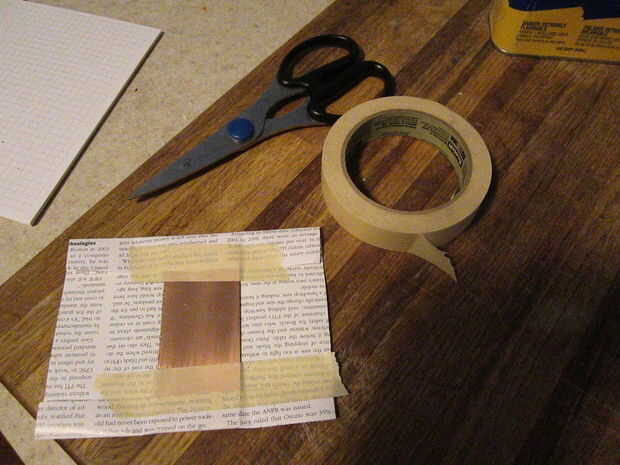

Centro de la imagen sobre el cobre revestido, pliegue en dos extremos y cinta.

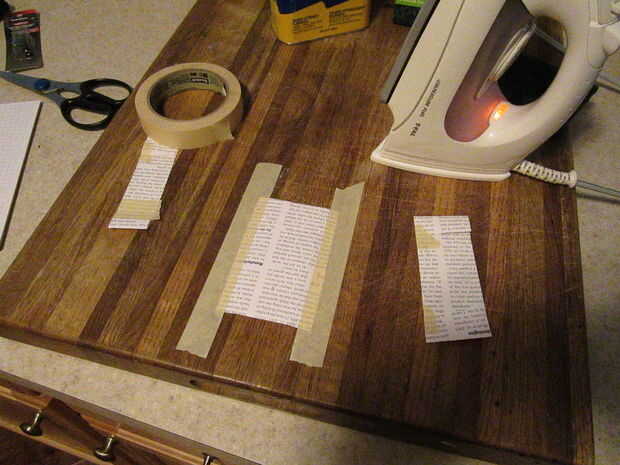

Vuelta y otros dos extremos a la mesa de la cinta.

Utilice una plancha en la presión más alta configuración y uso.  Traté de usar solo la presión pero no funcionó bien.  Tenía que ir hacia adelante y hacia atrás suavemente para calentar todo uniformemente.  Esto puede ser difícil porque si presiona demasiado fuerte mientras se desliza la plancha alrededor, puede mover la imagen y tienes que volver a empezar.  No puedo darle un procedimiento exacto pero era cerca de dos minutos con la plancha.

IMPORTANTE: Me pareció importante no tener la cinta sobre el cobre revestido donde el hierro va a ser.  En mis anteriores intentos, graba derecho por el medio de todo el tablero.  El área debajo de la cinta calentarse diferentemente que las otras áreas y no obtener a una buena transferencia.

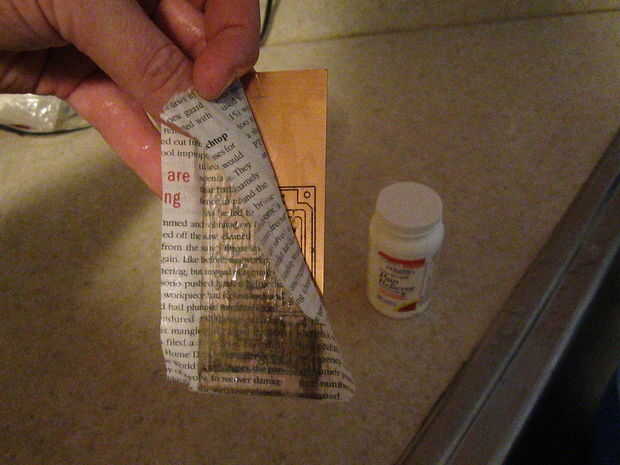

Cuando termines con el hierro, no retire el papel.  Sé que es tentador pero es mejor ponerlo con agua y jabón y deje que el agua disuelva la página de la revista.  De se disuelve muy fácilmente en agua (por eso lo usamos) dejando solo el toner.
