PCB fabricación de guía (1 / 8 paso)

Paso 1: materiales

Formaking el circuito que Ud. va a necesitar:

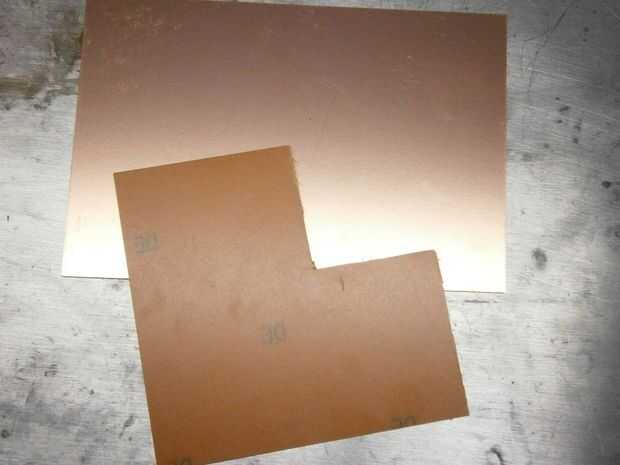

-Un tablero de cobre.

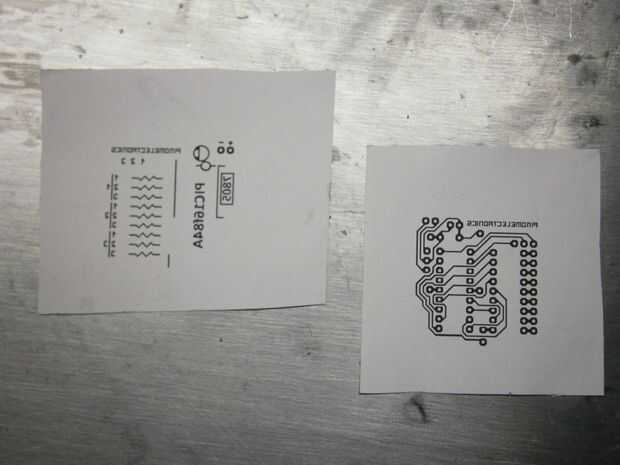

-El diseño impreso con una impresora láser en papel brillante, trabajos de papel antiadhesivo horno el mejor!
-Una plancha o una laminadora.
-La solución de la aguafuerte (ácido clorhídrico + peróxido de hidrógeno).
-un recipiente de plástico plano.
-Lana de acero o lija fina.
-Acetona.
-Un Dremel para los componentes de la canal-agujero.

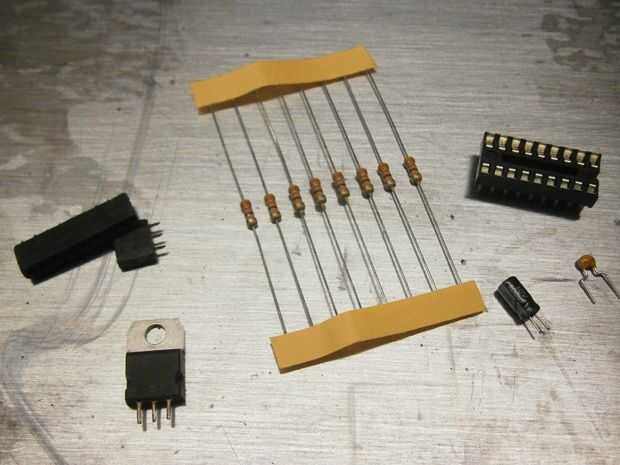

-Los componentes.
-Un soldador.
