PCB fabricación de guía (5 / 8 paso)

Paso 5: aguafuerte

Grabado es el paso más importante, así que hazlo con cuidado.

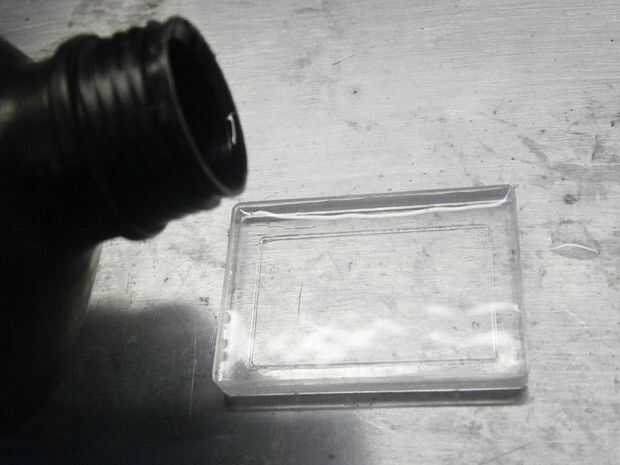

En primer lugar, llenar el recipiente con la solución de la aguafuerte (en mi caso el ácido clorhídrico + peróxido de hidrógeno).

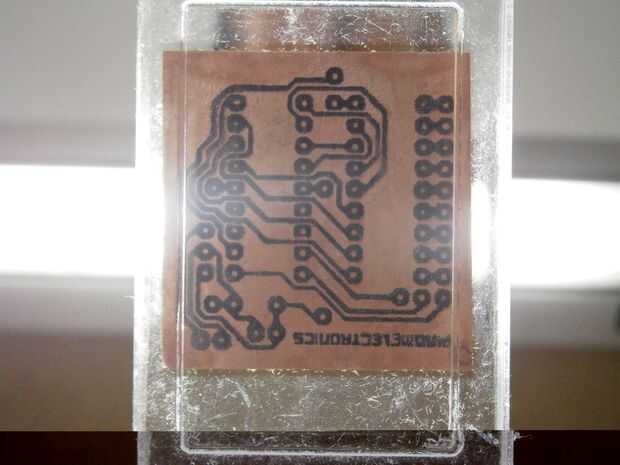

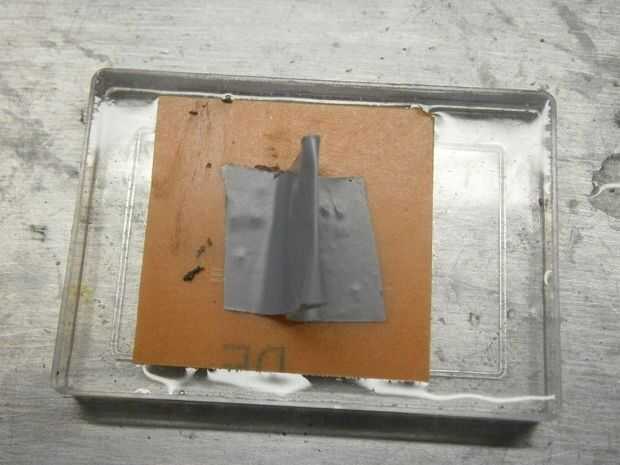

Coloque el circuito flotando en la solución con el cobre hacia abajo.

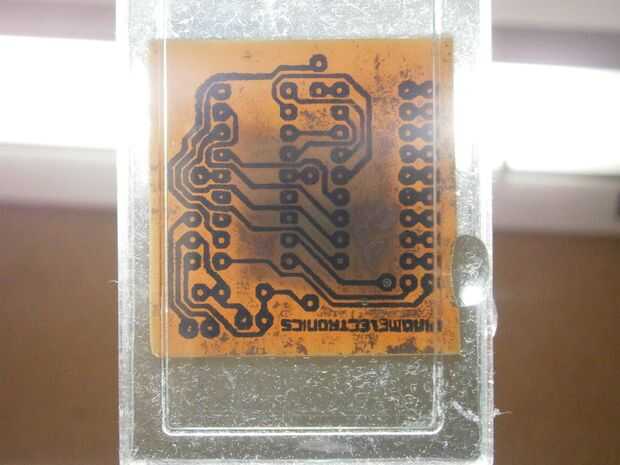

Compruebe el circuito cada minuto para ver como va.

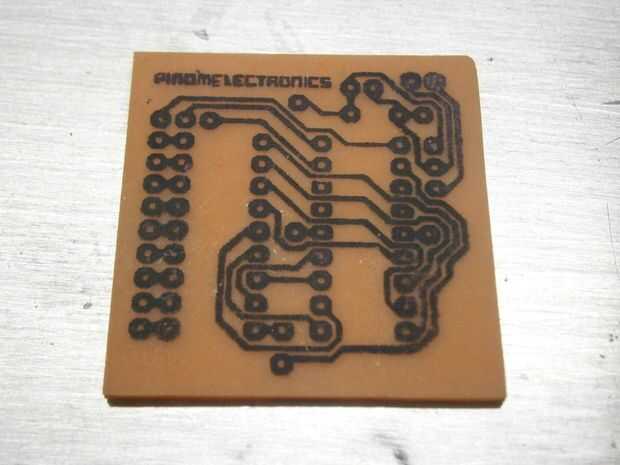

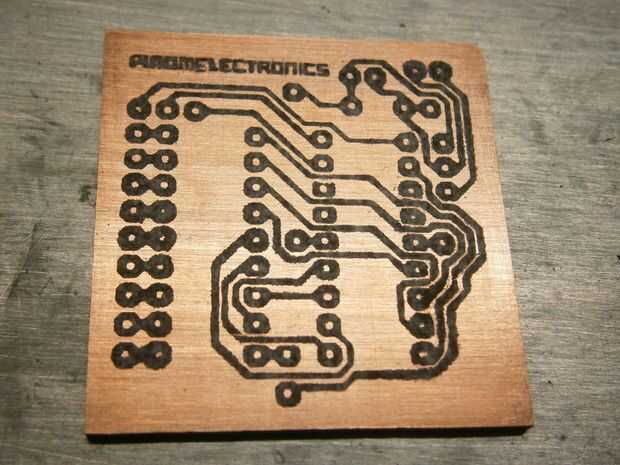

Cuando desaparece el último rastro de cobre, secar el circuito para parar la acción ácida.
