PCB grabado solución - cloruro cuprico (6 / 11 paso)

Paso 6: Fuente de corriente de voltaje limitada

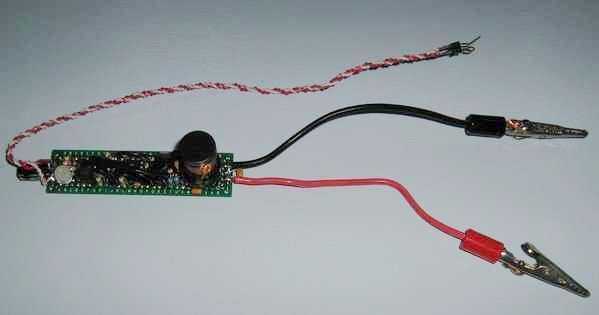

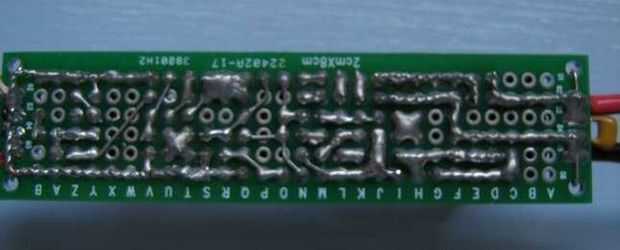

Aquí está mi diseño para una fuente de corriente conmutada construida con partes de uso general. La parte más especializada es el inductor, que es 560mH y satura a 1.5A. Es variable desde alrededor de 0.150 a 1.100 A. El valor del inductor grande es elegido para reducir al mínimo la ondulación. La frecuencia de conmutación es alrededor de 100kHz. El enlace ofrece un esquema. Todos los componentes fueron comprados en Mouser. El sustrato (PCB FR4) fue comprado en E-bay. Soldadura tomó mucho tiempo puesto huellas tuvieron que ser enrutados individualmente.
