El objetivo de la ingeniería inversa son muchas... Yo no soy responsable para el uso de esta técnica para hacer la copia ilegal de productos. Mi objetivo es permitir a los ingenieros analizar productos, reproduciendo los circuitos y análisis de los circuitos del producto.
Herramientas necesarias:
1-GIMP
2-cámara
3-TIEMPO :)
4-KICAD o cualquier otro software de PCB.
MIS pinceles son libres de cargos y utilizan en su propio riesgo... No soy responsable de cualquier daño o todo lo que puede encontrarse mediante el uso de estos archivos
Cómo ir:
1-extracto del archivo en su carpeta de pincel de gimp. Observe que, diferentes carpetas te da la capacidad de filtrar los pinceles en Gimp 2.8.2 como necesites... No dude en quitar o agregar más pinceles.

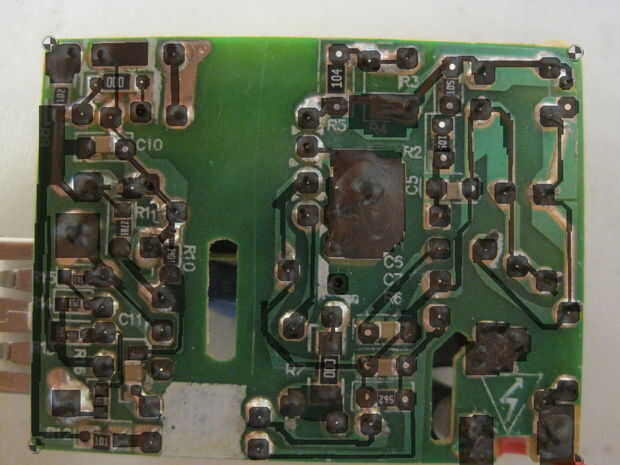

2-empieza alineando el PCB en GIMP y retire cualquier arte o pinturas en el PCB.

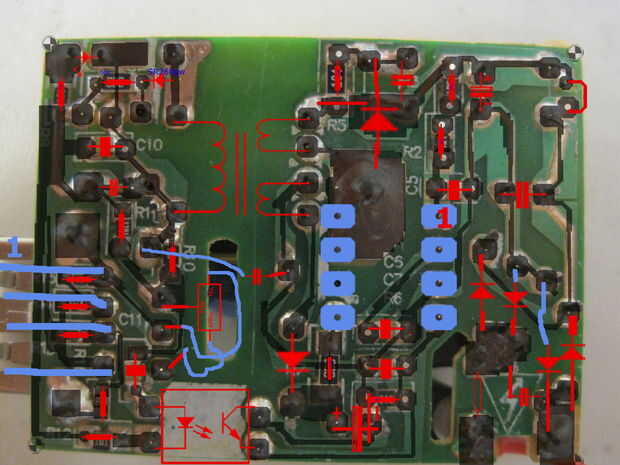

3-hacer una capa para cada obra. Comience una capa para los conectores, con un color negro con un 50 por ciento opacidad, para que pueda ver las pistas de la imagen.
4-hacer una capa para los componentes y utilizar otro color. En primer lugar, poner los componentes que tienes en la parte inferior de la PCB.
5-hacer otra capa para los componentes y uso de diferentes colores. Elegir los componentes que usted necesita y para el chip se puede elegir el cepillo correcto chip... Si no lo tienes en el archivo rar por favor hacer un cepillo. Como los demás simplemente modificando los pinceles tienes en el archivo.

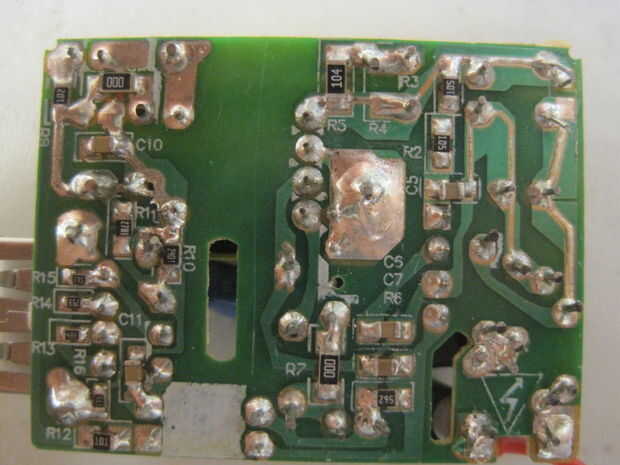

6 - llevar o abrir la parte delantera (superior) del PCB y darle la vuelta para que coincida con la parte inferior... Y tratar de dibujar los componentes que encontrará.
7 - use el botón del ojo para mostrar u ocultar cualquier capa
8-cuando termine el dibujo comprobarlo y guardar los archivos cada vez que realices cambios
9-uso nombres útiles para cada capa

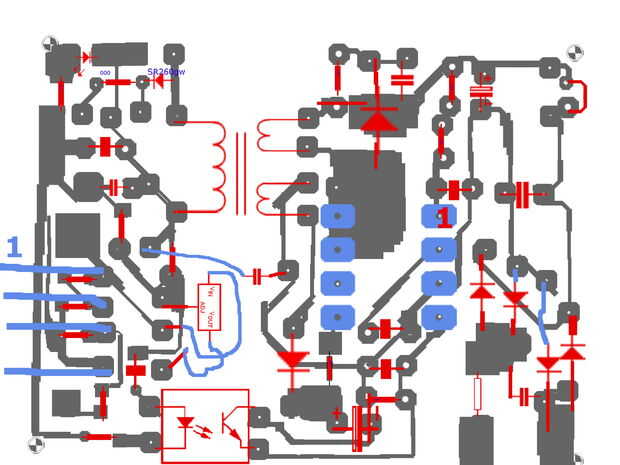

10. ahora tienes su dibujo, comenzar KICAD y dibujar los componentes y los conectores exactamente como está en la PCB del proyecto gimp. No trate de mover los componentes o los conectores todavía en KiCad. Hacerlo en el mismo diseño que tengas en Gimp
11-cuando termine su dibujo en KiCad, haga una copia y empezar a volver a organizar los componentes y las pistas para que pueda obtener un buen esquema.
Eso es lo
Es fácil, rápido y una buena manera de invertir el ingeniero un PCB. Espero que encuentren esto útil. Por favor me avisas si te gusta la idea
Mariwo Jalal
