Paso 1: El esquema
Así que, aquí está el esquema nuevo. Se dibuja diferentemente, pero esencialmente la misma que en este Instructable.
Como acotación al margen: habrás dado cuenta que mi esquema y PCB mirada reflejaban aproximadamente desde en el enlace de arriba. Prefiero tener entradas (o en este caso la fuente de señal) a la izquierda, salidas a la derecha.
Ahora, por supuesto, esto no funcionará con cualquier parte, pero usted probablemente ha notado que las librerías de Eagle tienen piezas por-agujero como resistencias y condensadores en varios tamaños y espaciamientos de pin. Algunos transistores, pero no las usé para este esquema. Por lo tanto, vamos a tener que editarlos.

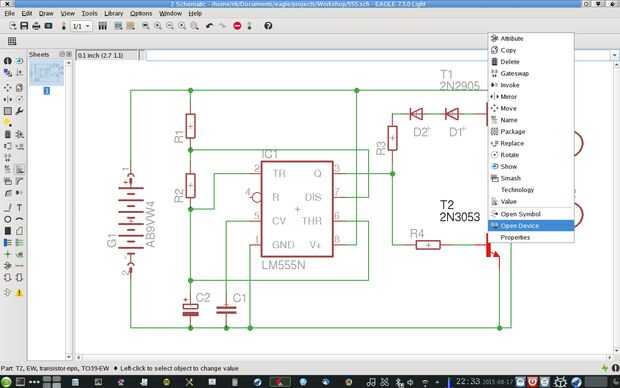

Solía ser que la creación o edición de piezas de la biblioteca en Eagle era algo engorroso. A partir de la versión 7, ha conseguido bastante un poco más fácil: selecciona la parte que desea modificar en el editor de esquemático o el editor de directorio, haga clic y seleccione 'Open Device' o 'Open Package'. En este caso, usted puede elegir cualquiera, porque desea realmente el índice de la biblioteca que contiene esa parte.
