PCB: me deshago de eso #^ % $! ¿Rastro de la capa superior? (3 / 11 paso)

Paso 3: Editar la parte, parte 2

Los paquetes están en la columna media.

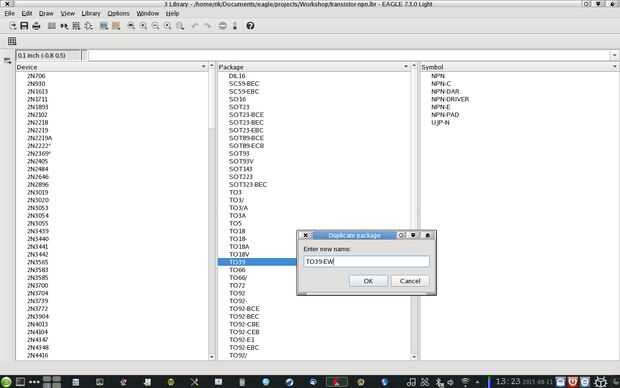

Vamos a duplicar la original TO39, para no desordenar la huella de cada otro dispositivo utilizando el paquete TO39. Seleccione el paquete, haga clic derecho, elegir 'duplicar', luego escriba el nombre para el nuevo paquete. Fui a TO39-EW (Extra ancho).
