PCB: me deshago de eso #^ % $! ¿Rastro de la capa superior? (7 / 11 paso)

Paso 7: Copiar el paquete en la otra biblioteca

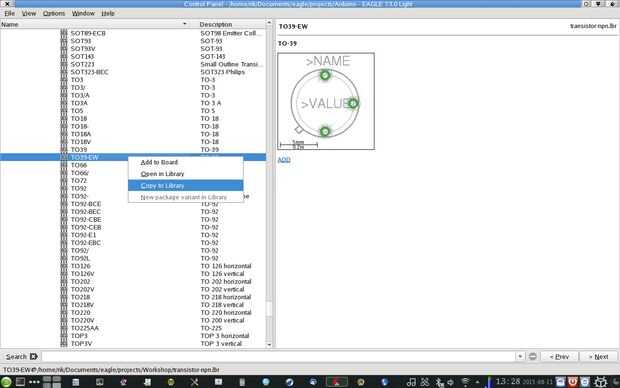

Guarde y cierre la biblioteca ha estado editando (transistor npn) y abrir el transistor pnp, luego volver al panel de control. Ampliar la biblioteca de transistor npn y el árbol de paquete en él. Localizar el paquete TO39-EW que ha creado, simplemente haga clic derecho y seleccione 'Copiar a la biblioteca'. Ahora puede repetir los dos pasos anteriores para agregar otra vez el paquete -EW, en este caso, el 2N2905. Ahora estamos listos para modificar realmente la Junta
