PCB prototipo maqueta en cartón (1 / 4 paso)

Paso 1: Tener su diseño de PCB listo

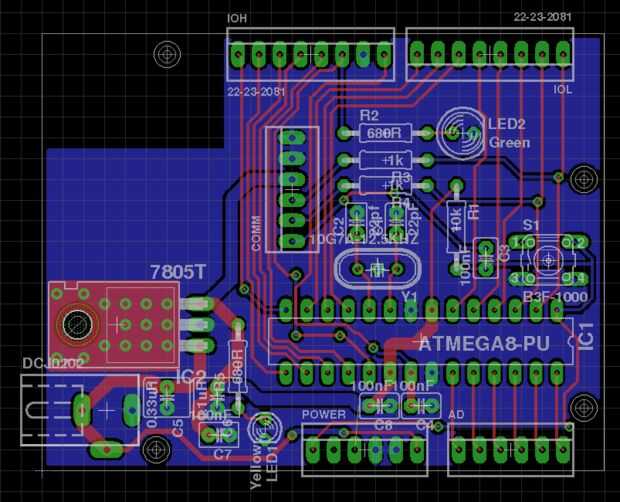

Lo primero que tienes que hacer es crear tu esquema y placa (PCB) diseño de prácticamente cualquier software que desee. Yo personalmente uso la versión gratuita de "diseño de CadSoft Eagle PCB", pero podría ir"Altium PCB diseño herramienta" o cualquier otra.

Lo que hará es tener su diseño de PCB (también llamada presentación) listo para fabricación; Luego debe Imprimir una copia del mismo en escala 1:1 (tamaño real final) en el papel carta o A4 de diseño.
