PCB prototipo maqueta en cartón (3 / 4 paso)

Paso 3: Punzón perforar el cartón

Después de usted ha tenido sistema seco un poco, proceder al siguiente paso:

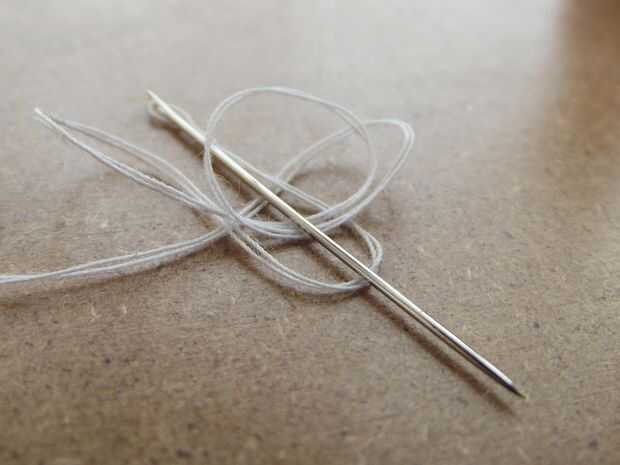

Usando una aguja de coser fina o punzón aguja, abrimos agujeros en el cartón donde los componentes de (TH) a través del agujero son exactamente.

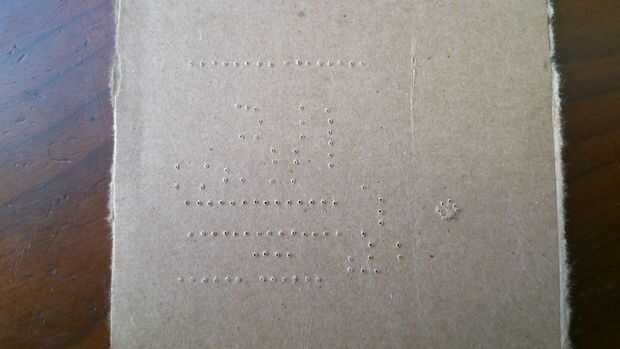

Puede que necesite abrir huecos más amplia a los componentes más grandes, en cuanto a los conectores de alimentación de ejemplo. A este paso, es una imagen del resultado final de este paso en mi cartulina de diseño de PCB.
