PCB sin una impresora!

¿Has sentido alguna vez harto de veroboard o perfboard y deseó hacer su propia PCB?

Aquí es donde estaba hace poco, después de haber fallado numerosas ocasiones con la transferencia de toner y no se puede encontrar la película para imprimir, hacer el truco de la fotoresistencia.

Me acercó con una solución y también hizo fotos para esta muy instructivo, y probándolo.

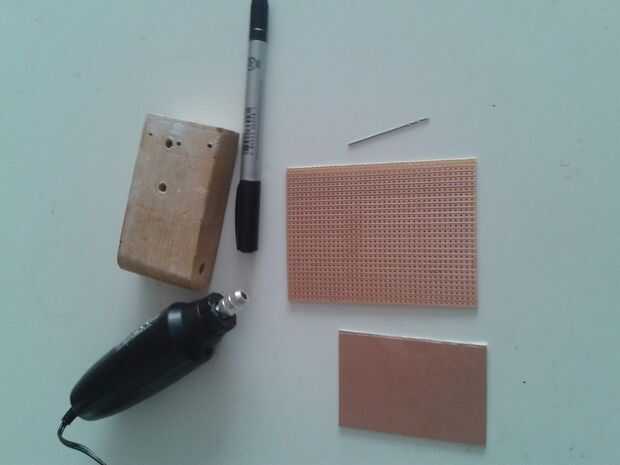

Lo que se necesita:

  • Cobre en blanco revestido de PCB
  • Veroboard o perfboard en por lo menos del mismo tamaño que su proyecto
  • Taladro y una broca de 1mm
  • Marcador de CD
  • Materiales de grabado (no entraré en detalles, un montón de tutoriales por ahí)
  • Cinta de doble cara (cintas normales probablemente hará como voluntad blu-tac
  • Papel de lija
  • Su bebida favorita como café o cerveza.
Etiquetas: Pcb, Fácil, Aguafuerte, Marcador de CD
