PCB sin una impresora! (1 / 7 paso)

Paso 1: Plan a su Junta

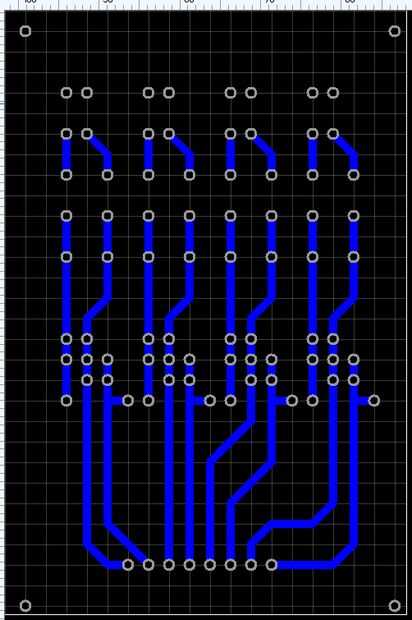

En primer lugar, usando su editor favorito como águila (o utilizar EasyEDA, un navegador basado y sin esquema y PCB editor, checarlo, es impresionante! www.easyeda.com), dibujar el PCB para ser, manteniéndolo todo en un 2, 54 mm (1/10 pulgada para métrico discapacitados;)) rejilla o cualquier agujero espaciado su veroboard es en.
