PCG-CV1VR reemplazo de conectador de energía (3 / 4 paso)

Paso 3: Adaptación de la alimentación.

Ladrillo de la energía de la Sony está en la lista para un bastante hefty amperios 2,5 a 16 voltios DC. Así que mientras usted no necesita instalar cables de puente para esta cosa, necesita un margen mayor que decir un cable USB. Pensé que era el cable común conectado al lego. Para el final del ordenador portátil de la conexión, donde tuve que ampliar los contactos, he utilizado un cable trenzado estándar.

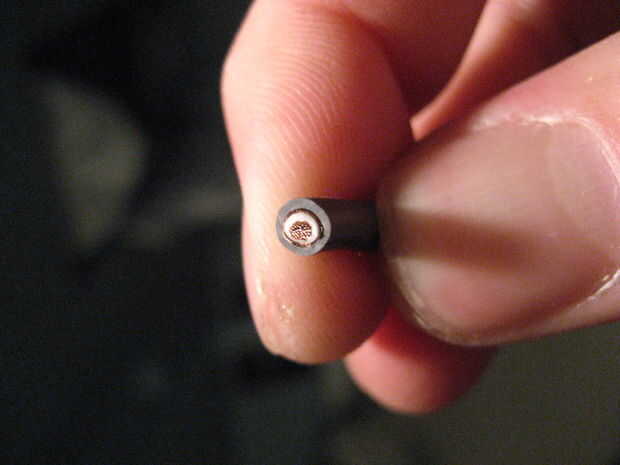

El cable de la fuente de alimentación es coaxial, es la capa exterior, el interior es + 16v. El resto de esto asume que usted ya está familiarizado con los fundamentos de la soldadura.

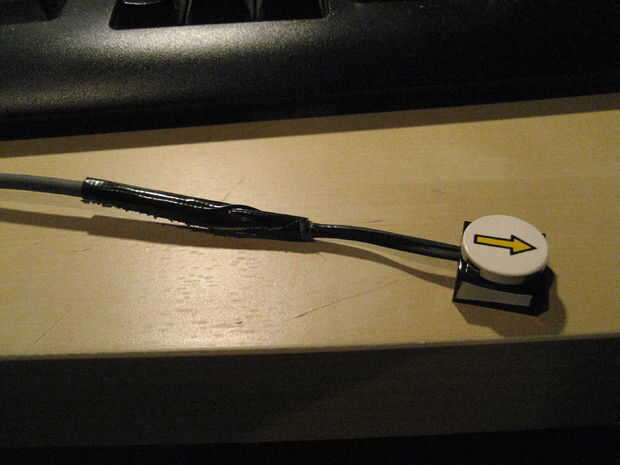

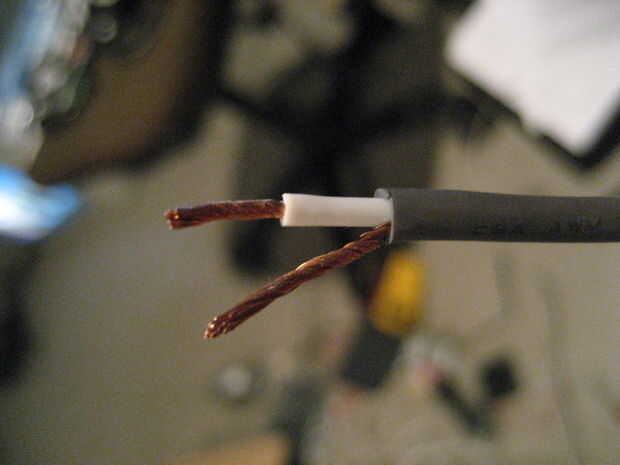

Tira del cable, teniendo cuidado de no mar el aislamiento interior. Tire de los hilos exteriores a un lado y del paquete les, entonces tira el conductor interno. Cortar el conector de lego y tira de los extremos del alambre. Deslizarse en alguna tubería del encogimiento del calor y la soldadura todo para arriba. La orientación en el el conector es importante, así que hacer un seguimiento de qué lado de lo lego es caliente. Se puede invertir la polaridad si se gira el conector. (Eso es un Consejo y una advertencia).
