Paso 4: volver a daughterboard.

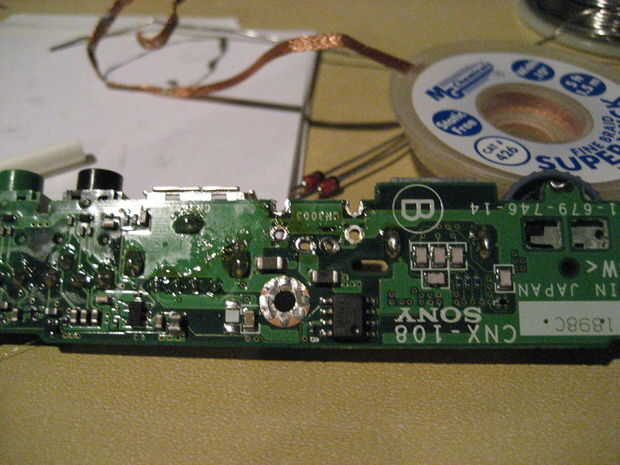

-Soldar el conector en el daughterboard, tomando nota de la polaridad. La trenza de desoldar es útil aquí. El blindaje en el conector es de aluminio y se absorberá el calor, ver la temperatura en el tablero, se calentará.

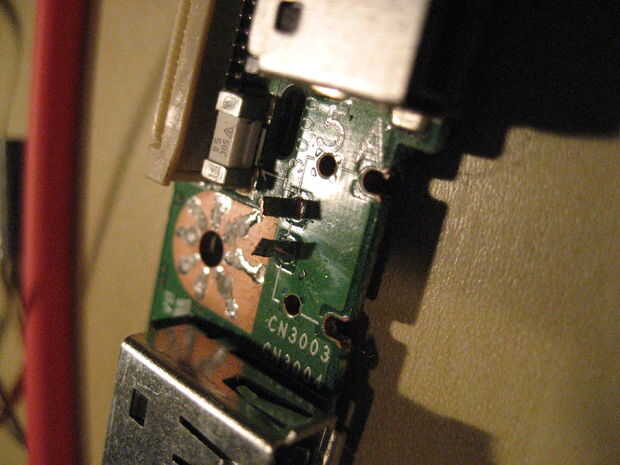

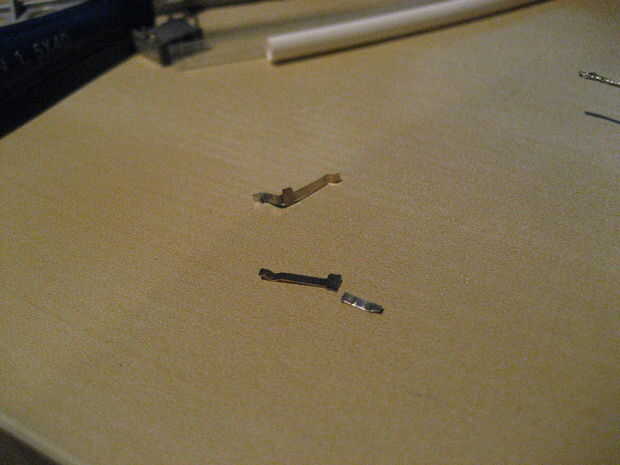

Vias en el tablero es pequeño, demasiado pequeño para soldar directamente con el tamaño del cable que estoy usando. Había cortado las patillas del conector y les resoldered en las vias, por lo que hay un cojín más grande a la soldadura para. El cable del altavoz es sencillo, una vez más, tira y el alambre de la soldadura. Recortar a la longitud que desee, para el lugar donde será el conector final. Escogí la parte de atrás de la pantalla, donde está fuera del camino.

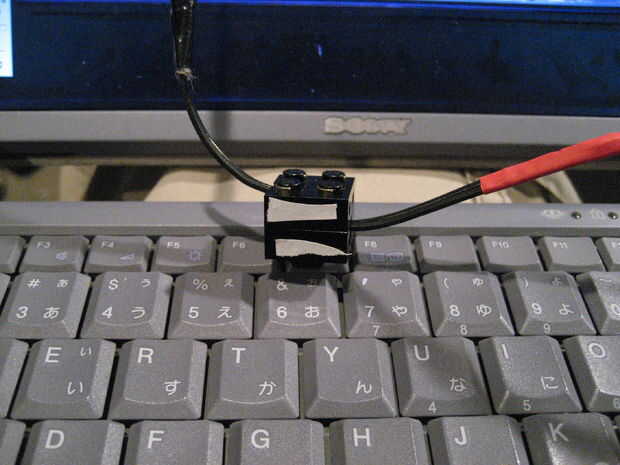

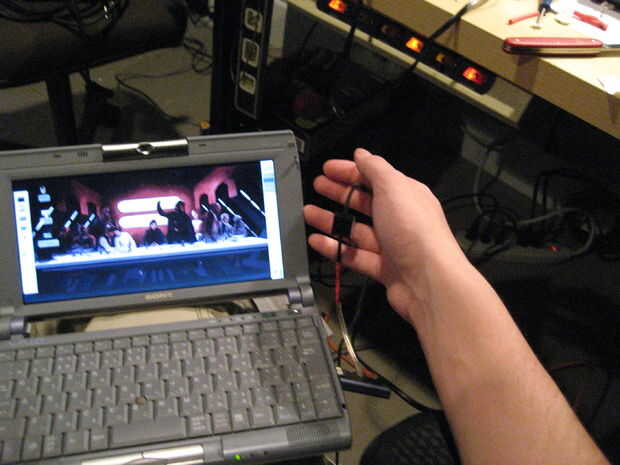

Preparación del conector de lego el mismo que antes, pero esta vez coinciden con el conector con el poder, para que la orientación será el que desee en la instalación final. Marcar las polaridades, soldadura de todo para arriba. No olvide pasar el cable por el orificio antes de soldar. Esperemos que en este punto todo debe en orden de trabajo, así que vuelva a montar la computadora portátil y ver si lo botas. Tenga cuidado con los cables de cinta, ya que son frágiles.

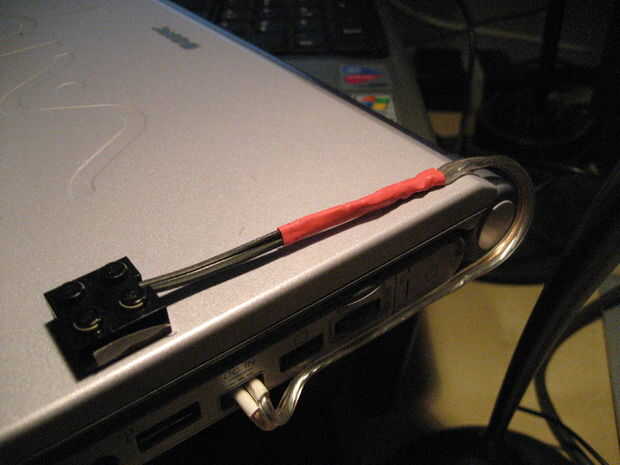

Si todo funciona, utilice pegamento CA para dirigir el cable externo y colocar el extremo del ordenador portátil del conector donde usted lo desee.
