Paso 2: El circuito
Nosotros no podemos conectar directamente el
relé o el motor con el Arduino. En mi caso, la razón simple es que mi motor funciona en 12-24 voltios y el relé que estoy usando también trabaja con 12 voltios. Incluso si tienes un relé que funciona con 5 voltios, se recomiendo utilizar un circuito de conmutación externo, pues el relevador o el motor se mucho de la corriente de la Arduino y esto no es bueno, la alta corriente que se ha dibujado puede dañar permanentemente tu Arduino.

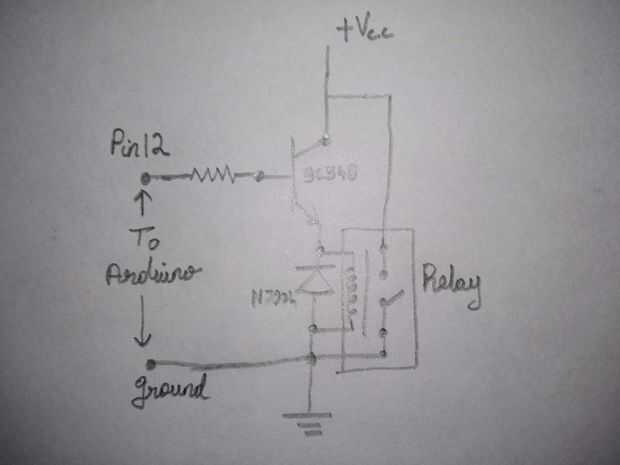

Por lo tanto, debemos diseñar y utilizar un circuito externo, que ayuda a cambiar el motor. El diagrama de arriba muestra el circuito básico de conmutación que he utilizado en este Instructable.

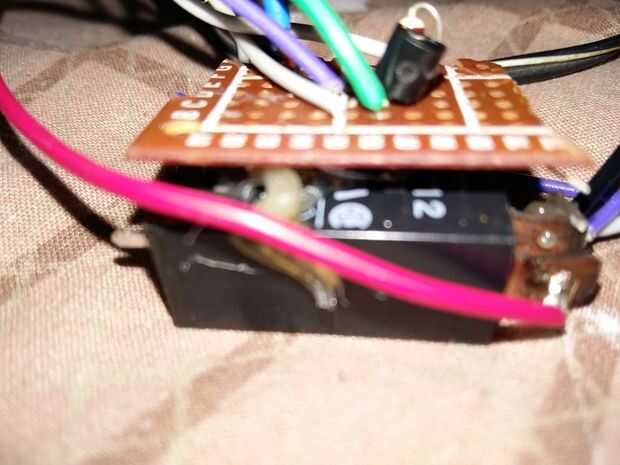

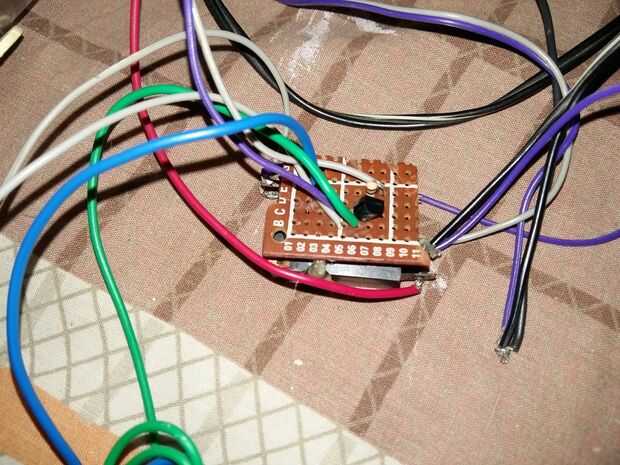

El circuito es relativamente sencillo de hacer y es bastante de fiar demasiado.
