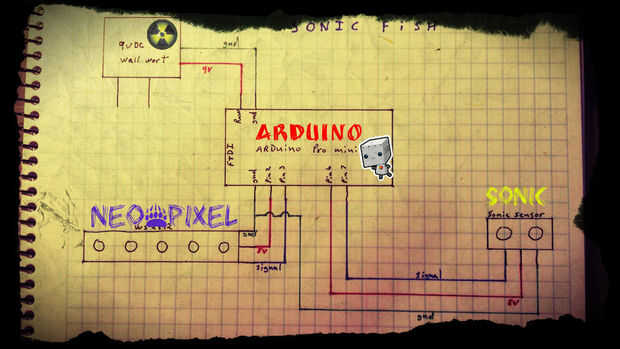

Paso 3: Esquema/conexión:

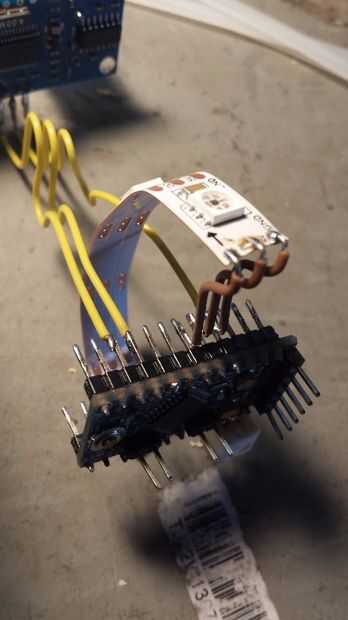

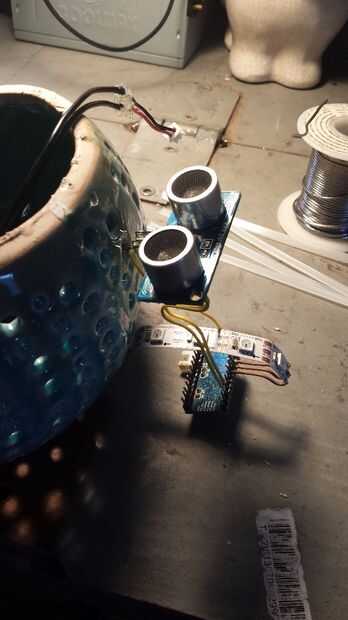

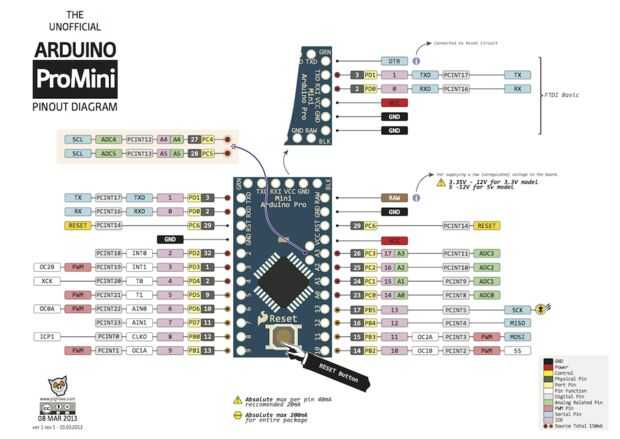

Me enganchado a los pines de alimentación para el LED y el sensor con pernos digitales de Arduino es para un par de razones. 1. tuve un montón de pines para trabajar con. Si hubiera sido estrecho o un montón de componentes que necesitan todos los bolos. Hubiera les até a una fuente de alimentación de 5v externo mutuo carril. 2. esto me permite cortar la corriente a ambos componentes en mi programación, en lugar de utilizar un interruptor físico. Verdad sólo podría hacer el sensor deja de detección o cambiar los valores de color del LED a cero. Pero decidí hacerlo de esta manera. Si los componentes habían estado hambriento de poder habría sólo usé una fuente de alimentación externa. Sin embargo se advierte apagar la energía a un sensor puede extender su tiempo en leerlo porque algunos sensores tienen que calentar antes de obtener una lectura exacta.
