Pedal accionado Sling Shot

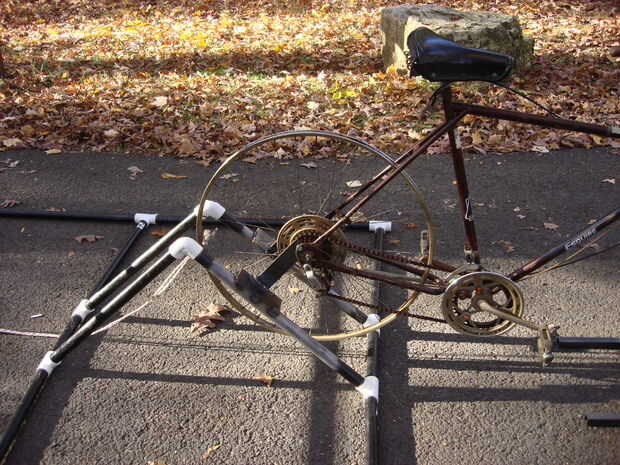

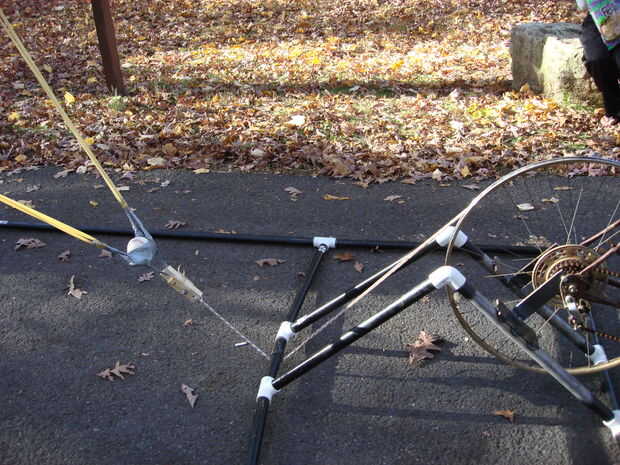

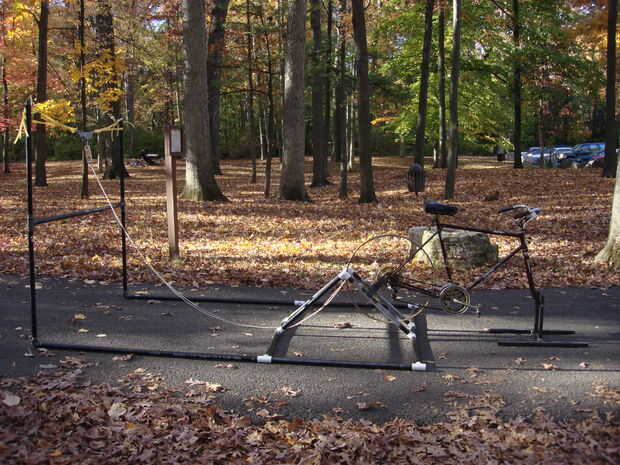

esto es una Honda gigante tiro que construí en Penn State.  El tiro de la Honda sea jalado hacia atrás pedaleando en una bici que está conectada al chasis.  Sí, sería más fácil tirar justo detrás con la mano, pero el propósito del proyecto era tener algo pedal accionado. Era realmente muy difícil cargar la Honda por pedalear, incluso en la velocidad más baja.  Sería de ayuda si la rueda trasera era mucho más pequeña en diámetro, pero no tenemos tiempo suficiente para adaptar la moto.  Para evitar que la rueda trasera bajo tensión el desenrollar atascado solo un trozo de tubo en los radios.

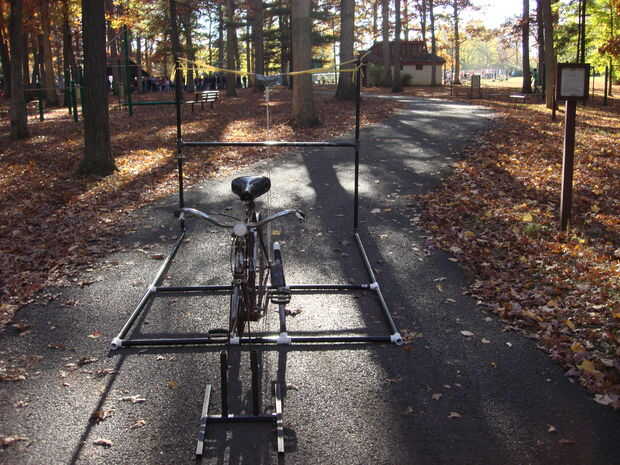

Hice un diseño áspero el de tiro de Honda de SolidWorks antes de comenzar la construcción. El marco de la toma de la eslinga está construido en tubería de hierro negro.  Este fue el material más sencillo de usar, desde que supe qué longitudes necesitaba y los hilos de la ferretería el extremo del tubo gratis.  La banda tiro de Honda es látex de la tubería, también disponible en la tienda de hardware.

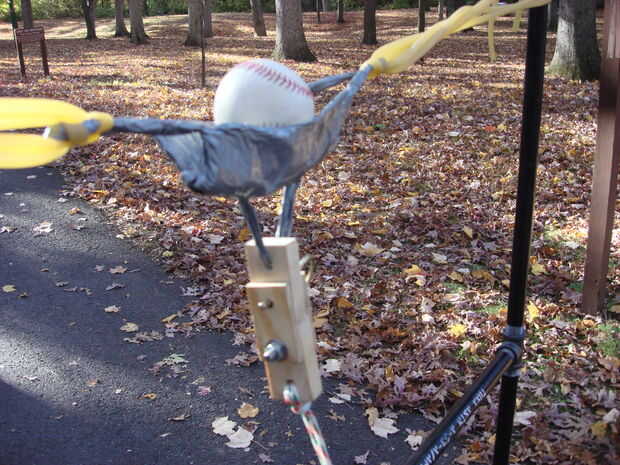

La bolsa está hecha de cinta del conducto.  He probado otros materiales para bolsas en el pasado (en otras catapultas) como toallas viejas, manteles, camisetas, etc..  Pero la cinta americana ha demostrado para ser el más fuerte y más fácil de fabricar.

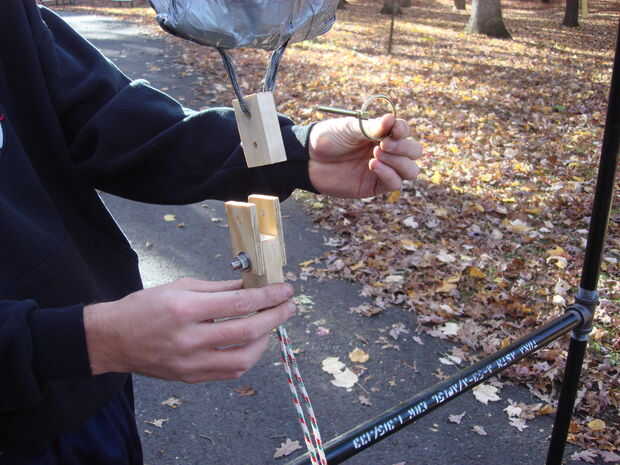

Para disparar el tiro de Honda, hice una liberación rápida de unas maderas y un pin de linch.  La liberación rápida no funciona como como yo esperaba, pero consiguió el trabajo.

Aquí está un vídeo que hice mostrando el tiro de Honda "pateando" las metas del campo.
