Pedal de Delay digital (10 / 19 paso)

Paso 10: Haga más

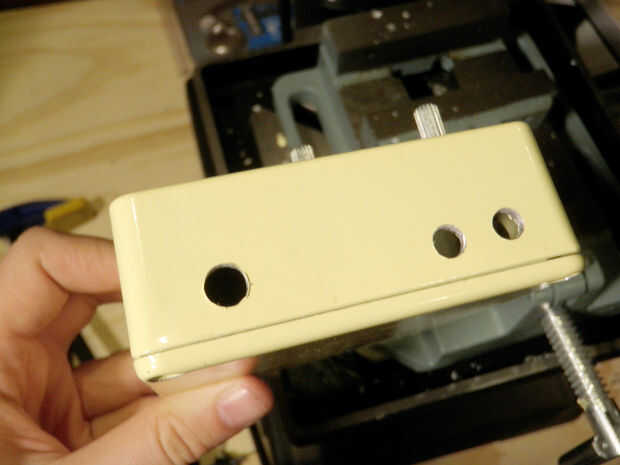

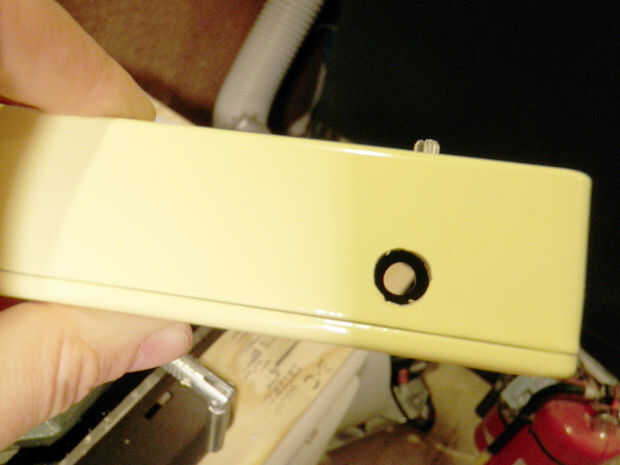

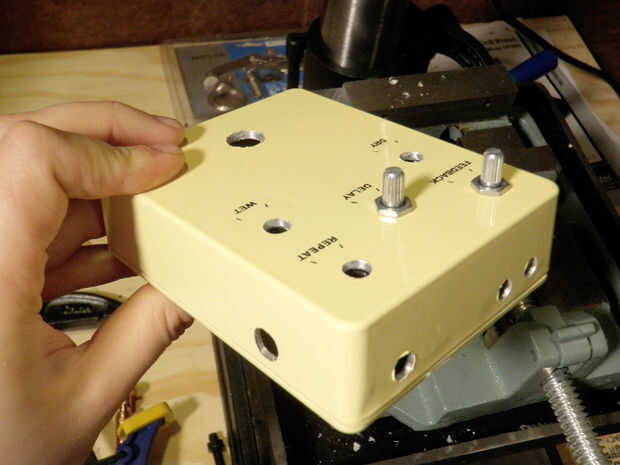

Ahora, tenemos que perforar agujeros en el lado de la caja. Dos de los agujeros tienen un diámetro de 3/8" y para los conectores de audio (en los lados izquierdo y derecho). Los otros dos agujeros será para la clavija de adaptador DC de corriente y un interruptor on/off (en la parte posterior). Para estos dos agujeros, obviamente debe utilizar brocas apropiadas para la parte de tamaño tienes (te recomiendo perforar los agujeros de prueba en material de desecho primero). Como se puede ver, también hice un agujero adicional para un interruptor no terminan utilizando (se puede ignorar que a menos que tenga un uso para él).

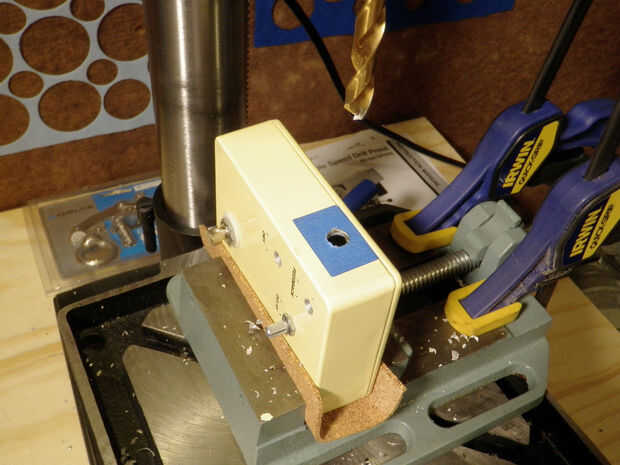

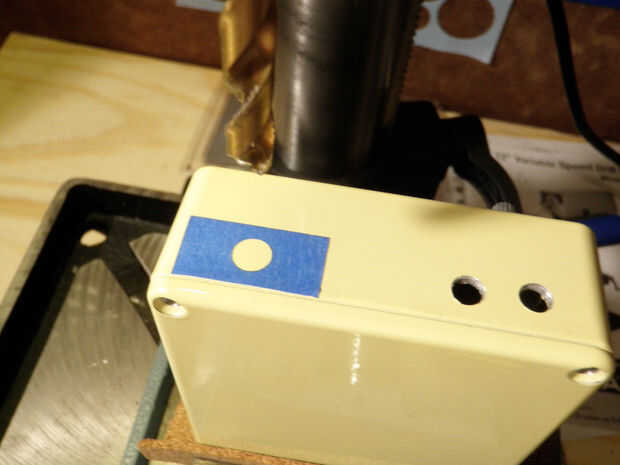

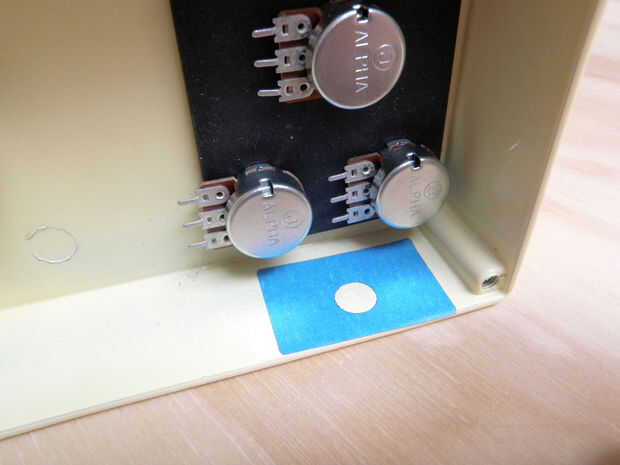

Para averiguar dónde perforar estos agujeros he instalado temporalmente algunos potenciómetros, luego utilizando plantillas de cinta y las piezas a instalar, me di cuenta de la posición exacta del agujero en el interior de la caja. Una vez que este en su lugar, alinearon una plantilla idéntica en el exterior de la caja. La teoría aquí es que el agujero en el interior coincide con el agujero en la parte exterior, tal que al perforar, su parte debe caber en precisamente donde debe estar.

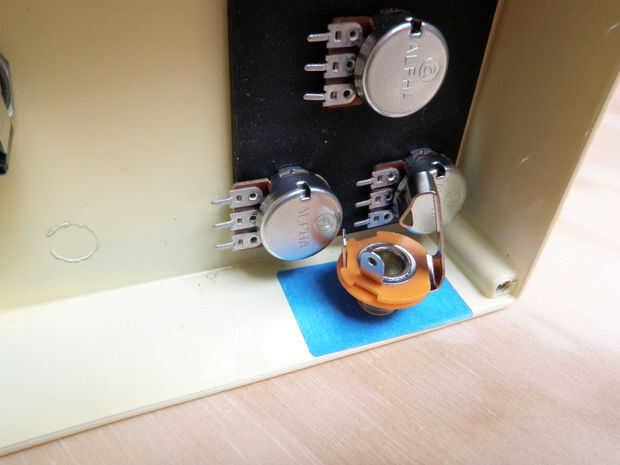

He encontrado lo que funciona mejor en este caso es si el 1/4" conectores hembra de audio está situado entre y"arriba"(cuando mira hacia abajo dentro de la caja) las dos filas de potenciómetros (y también lo suficientemente lejos del borde para tener en cuenta para el labio de la tapa). La posición de gato interruptor y alimentación son menos importantes, pero también debe ser situado "por encima" el potenciómetro.

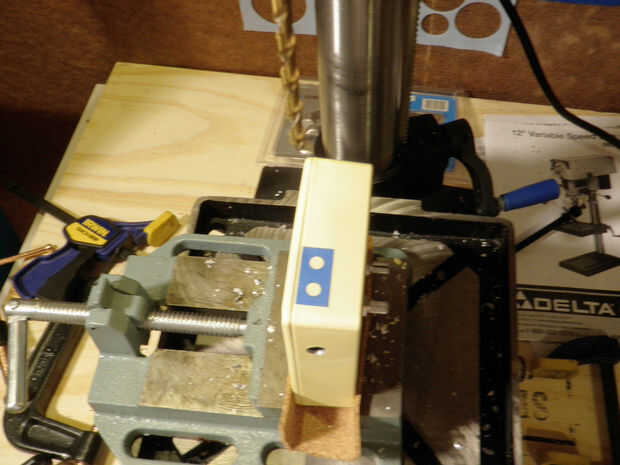

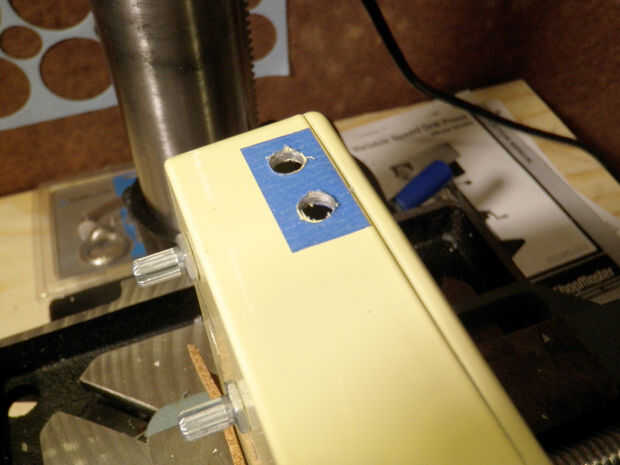

Una vez que todos su cinta es en decididamente lugar, perfore los agujeros.
