Pedal de Delay digital (15 / 19 paso)

Paso 15: Alambre de la energía

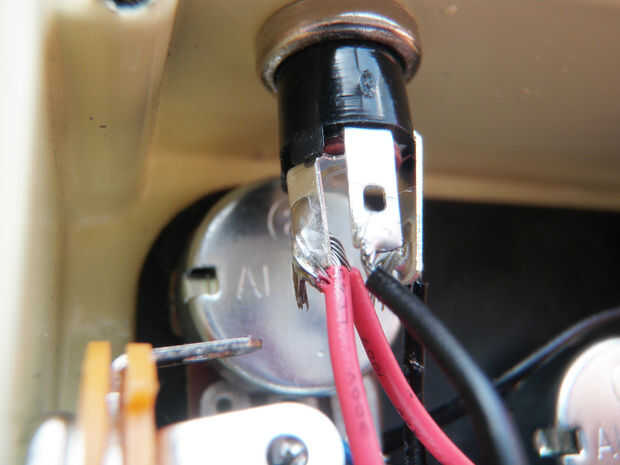

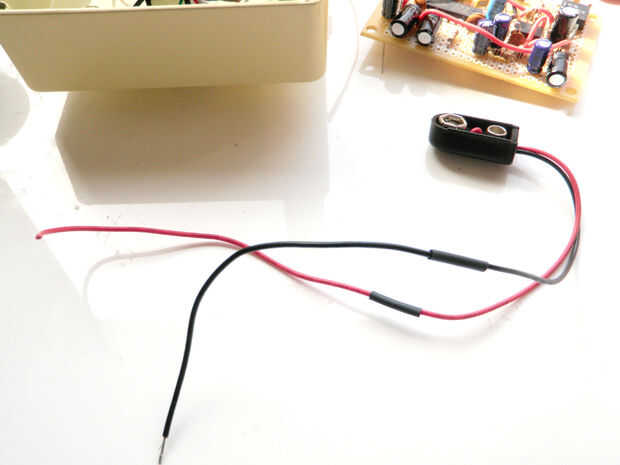

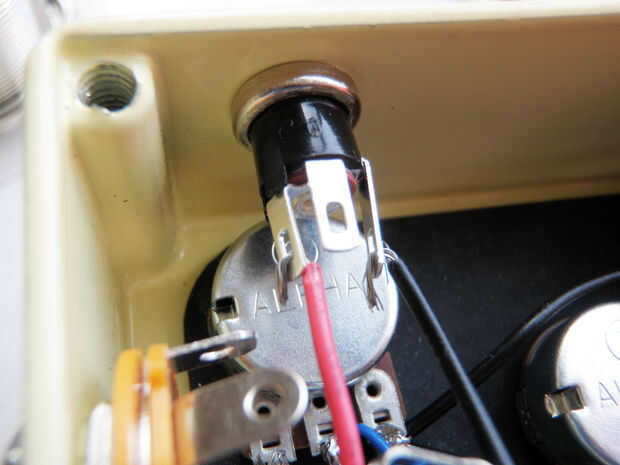

Al conector de alimentación de alambre para que sea punta positiva. En otras palabras, el cable rojo de la batería de 9V debe conectarse a la patilla central y el cable de la batería negro debe conectarse a uno de lo pin que obtiene desconectado cuando el enchufe se inserta.

Conecte el otro cable negro entre los pines no utilizados y la tierra en el circuito.

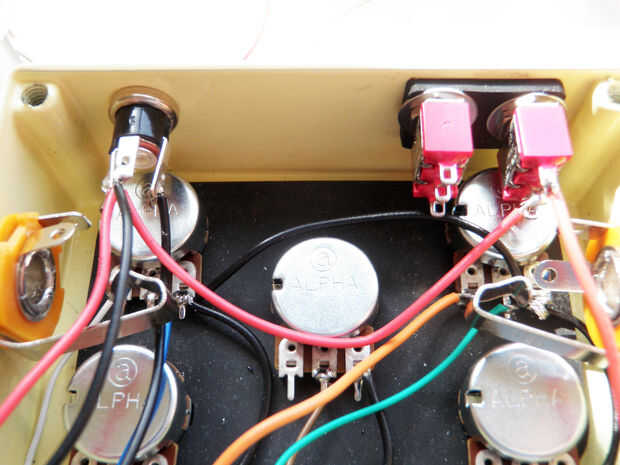

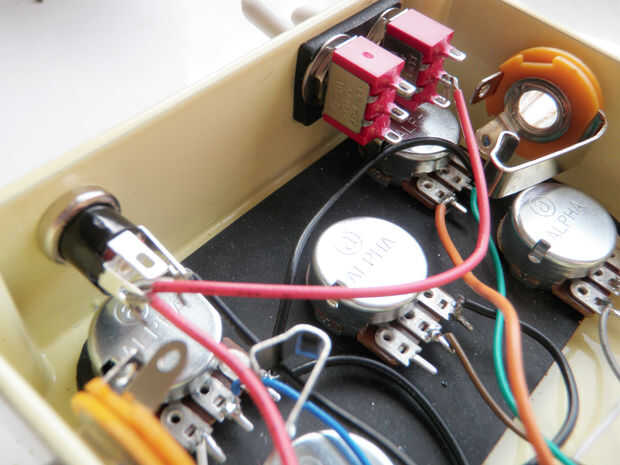

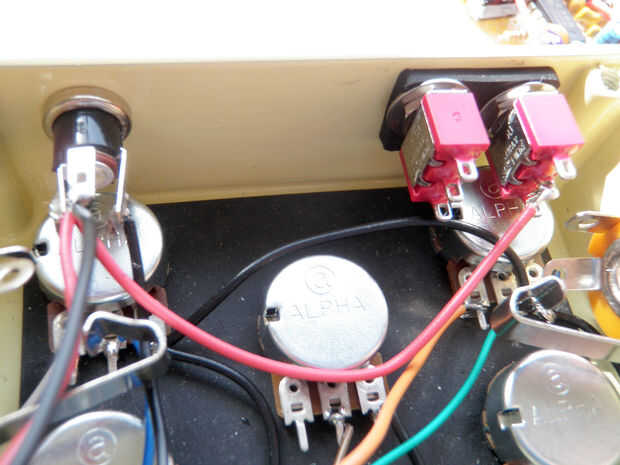

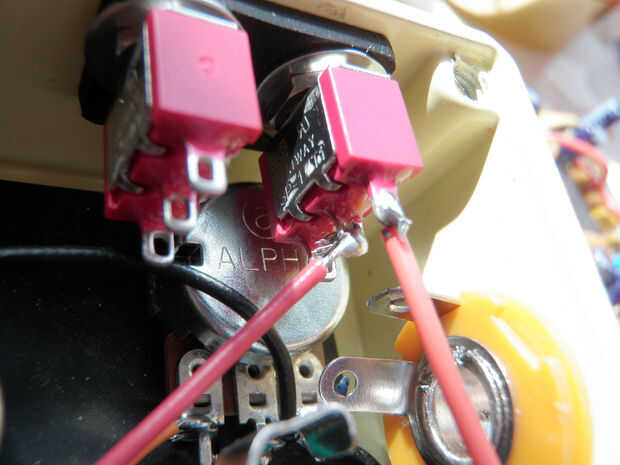

También, conecte un cable rojo de la clavija de alimentación a la patilla central de tu interruptor SPST. Conecte un último cable rojo al terminal que hace conexión con el perno de centro cuando se activa el interruptor a la posición "On".
