Pedal de Delay digital (2 / 19 paso)

Paso 2: El esquema

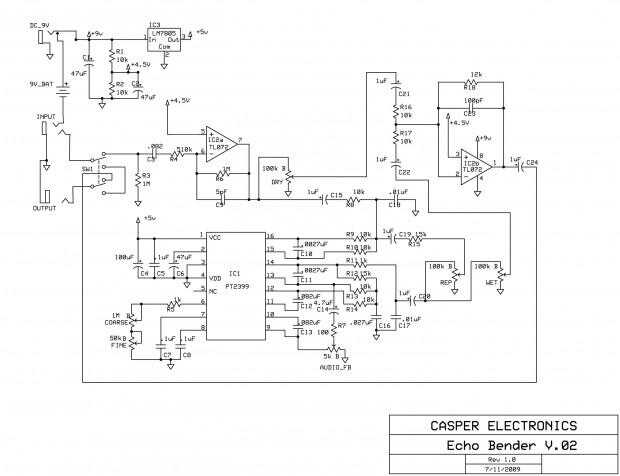

Mi esquema es en gran parte (leer: casi en su totalidad) basado en Casper Electronics EchoBender pedal, que a su vez en gran parte se basa en el pedal Delay 2.5 de escas, que a su vez, más o menos, se basa en el ejemplo de esquema en la hoja de datos del PT2399 de Tonepad. Tener breadboard las tres, personalmente no puedo escuchar una diferencia significativa en el sonido entre la versión electrónica de Casper y el de Tonepad, que algunas personas dicen es sonido superior (en la hoja de datos suena plana). Lo bueno de la versión electrónica de Casper es la inclusión de un pote de regeneración, que da un sonido realmente el efecto de eco.

Las cosas que he cambiado son unos valores ligeramente significativos de resistencia y condensador. La mayor diferencia es que le he quitado el pote de distorsión "retrasar el tiempo". Este potenciómetro básicamente obliga a la viruta a la muestra bajo la entrada para crear un retardo más largo y, en mi opinión, no muy buen sonido. Si te gusta muestreados bajo tiempo-retrasado, audio, por todos los medios tirar en grande (1M) potenciómetro en serie con el bote de retraso. Como usted puede haber también deduce esto, más el retraso, la menos clara señal de la salida; así se advierte que incluso el "retardo corto" empieza a degradarse cuando encima de todo el camino.

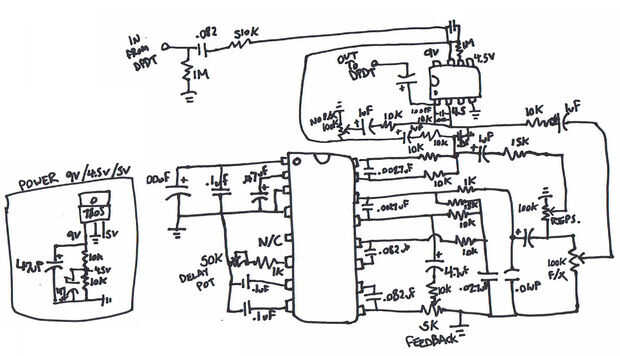

Por causa de la redundancia, he vuelve a dibujar el esquema. He puesto tres notas de imagen en mi esquema para indicar partes del circuito que han cambiado. El esquema dibujado por Casper Electronics está mucho más claro y te recomiendo principalmente ir por

.
