Paso 9: Paso 8
![]()
![]()

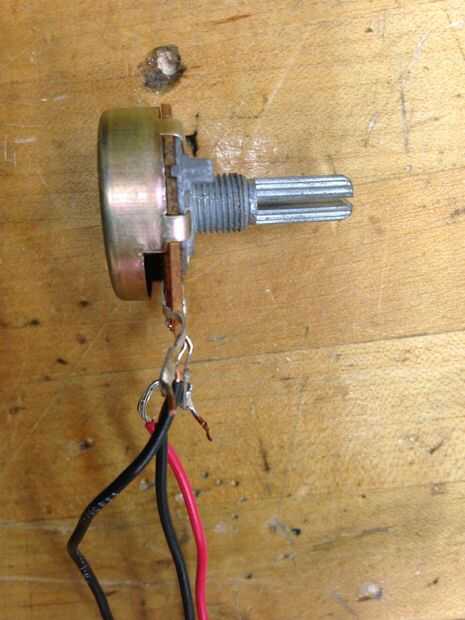

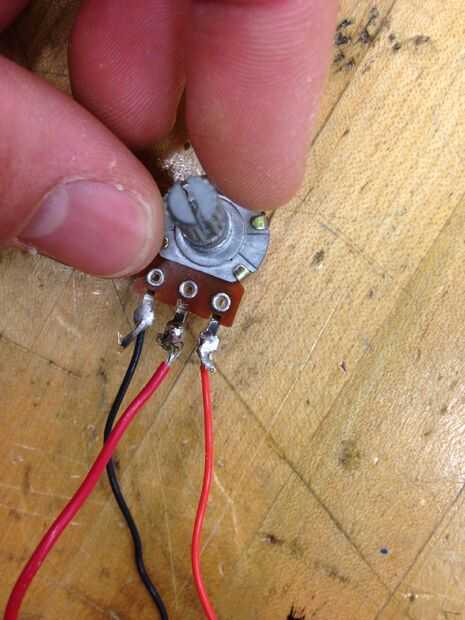

Conectar tres cables a ambos de los potenciómetros. Con los potenciómetros con las puntas hacia la derecha, la superior (3) es una entrada, la media (2) es la salida y la parte inferior (1) es la tierra. Comenzando con el potenciómetro de 100 k, conecte la entrada (3) plomo va al plomo abierto desde el condensador de .01uF. El conductor medio va a la entrada de la toma de salida, y el último plomo va a tierra.
El plomo superior del 1 potenciómetro k conectado a la Unión de la derecha del tercer transistor y la abierta de la resistencia de 100 k. El plomo medio se une al extremo negativo del condensador de 5uF restantes. El final positivo de este condensador y el cable pasado del potenciómetro de ir a la tierra.
