Pedal de distorsión Tonebender MkII (11 / 11 paso)

Paso 11: evitando

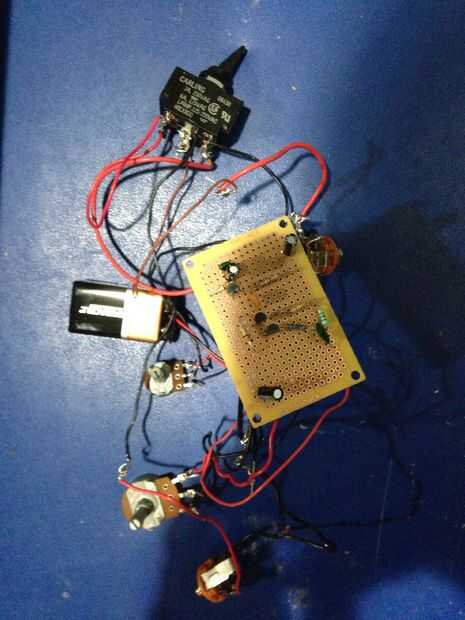

Crear un pedal bypass para el circuito no es una adaptación difícil teniendo en cuenta la complejidad del resto del circuito. Un interruptor de bypass es un interruptor cuando cierra los juegos a través de la placa de circuito y añade el efecto distorsionado. Cuando está abierto, la corriente pasa sólo a las tomas, obviando la distorsión y jugar normalmente a través de la amp.

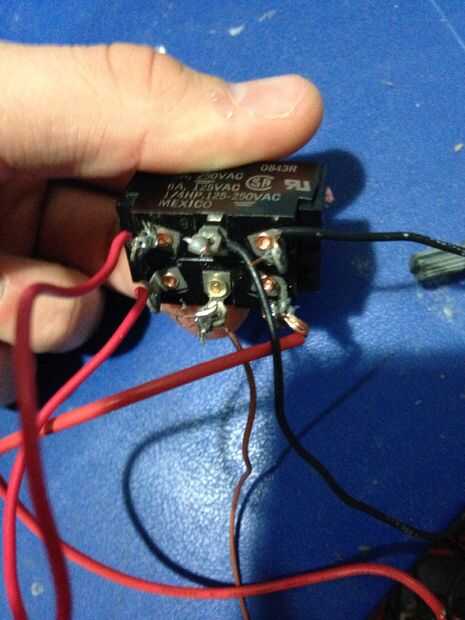

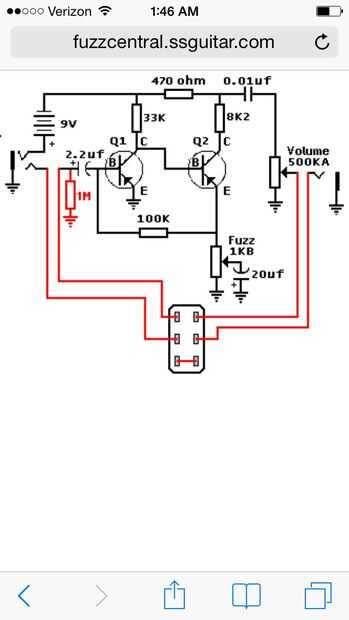

Para lograr esto, comenzar con un switch dpdt, o un interruptor con tres conjuntos de dos conductores en él. Designar a un lado del interruptor como entrada y un lado como salida. Retire el cable de salida de la entrada del condensador de .01uF y conecte al terminal de entrada media en el interruptor. Salida de te del terminal media irá a la entrada de la toma de salida (separar esto del potenciómetro primero así). Con esta configuración, la corriente fluirá dentro o fuera de ambos gatos sin importar de que manera se gira el interruptor. A continuación, suelde un plomo en el conjunto de terminales de conexión. Esto actuará como puente como corriente saltará directamente desde el conector de entrada a la salida.
La entrada del tercer juego de terminales se conectarse al capacitor de .01uF, ocupando el lugar de donde fue extraído plomo de la toma de entrada. La salida del interruptor entonces debe cablearse al conductor central del potenciómetro 100 k (donde la salida se desconectó).
