Pedal de efecto overdrive simple (2 / 2 paso)

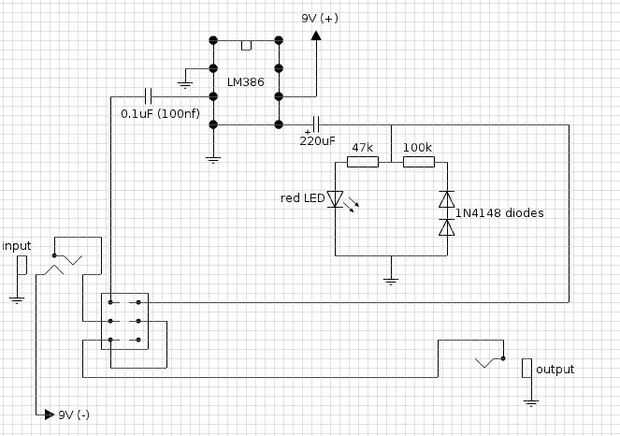

Paso 2: El esquema

Ahora es el momento para construir uno para ti también!

Esto es lo que necesita:

jack hembra estéreo de 6,3 mm
jack hembra mono de 6,3 mm
Interruptor DPDT
0.1uF condensador
Amplificador operacional LM386
condensador electrolítico 220uF
resistencia de 47 k
resistencia de 100 k
LED rojo
dos diodos 1N4148

En caso usted no sabe, leer esquemas, hay un montón de tutoriales disponibles. Sólo Google
