Paso 13: Jacks Stereo
La manera en que esto funciona es que cuando tomas mono se insertan en cada una de las tomas, se conecta la conexión de tierra de las baterías (que está conectada a la ficha estérea) con la conexión a tierra en el cañón. Así, únicamente cuando se introducen ambos conectores puede tierra flujo de la batería para el Arduino y completado el circuito.

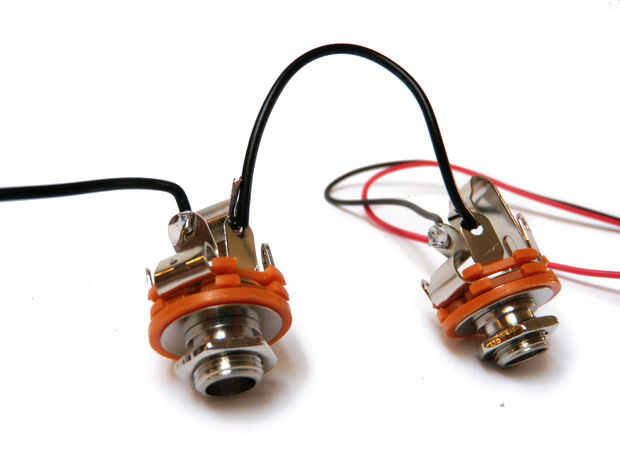

Para hacer este trabajo, primero conectan las lengüetas de la tierra en cada toma con un pedazo corto de alambre.

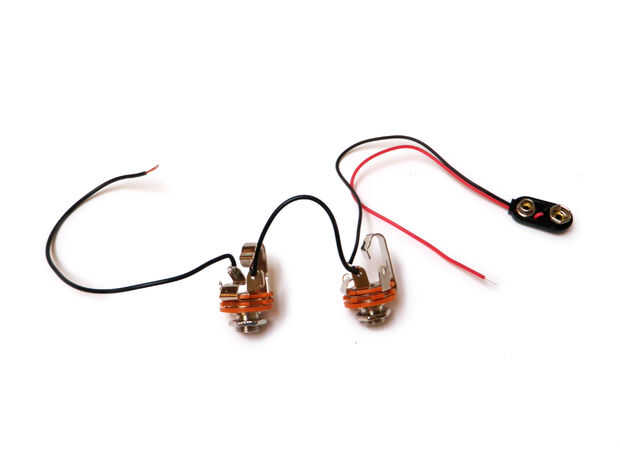

A continuación, conecte el cable negro desde el cierre de la batería a una de las fichas de audio estéreas. Esta es la ficha más pequeña que toca al gato acerca a mitad de camino hasta el enchufe.
Conecte un cable de 6" de negro a la otra ficha estérea en la toma de otros.

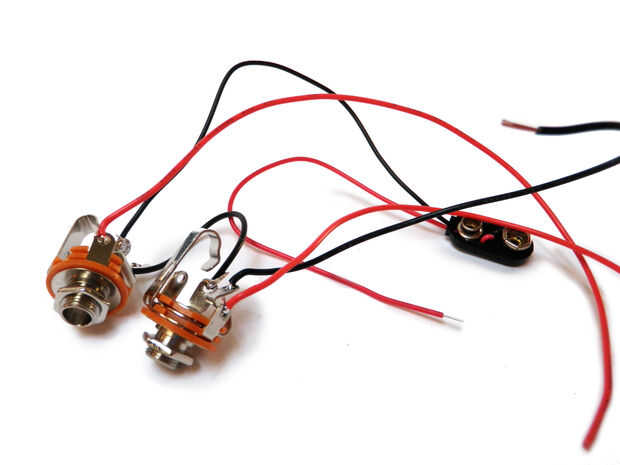

Por último, conecte un cable de 6" de rojo a las fichas mono en cada una de las tomas. Esta es la ficha grande que toca la punta del conector macho de mono.
