Pedal de guitarra de Arduino (15 / 23 paso)

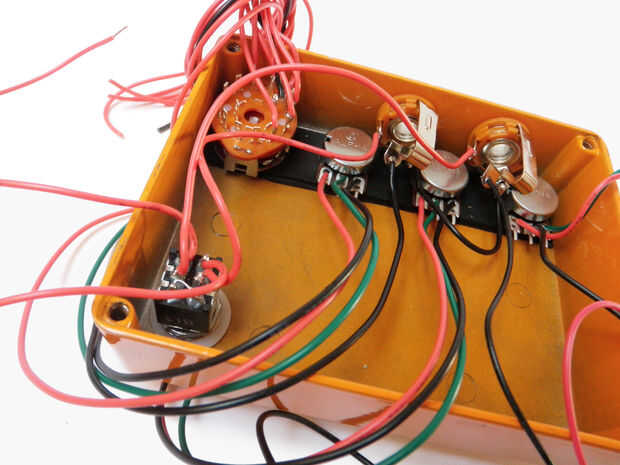

Paso 15: Cablear el interruptor

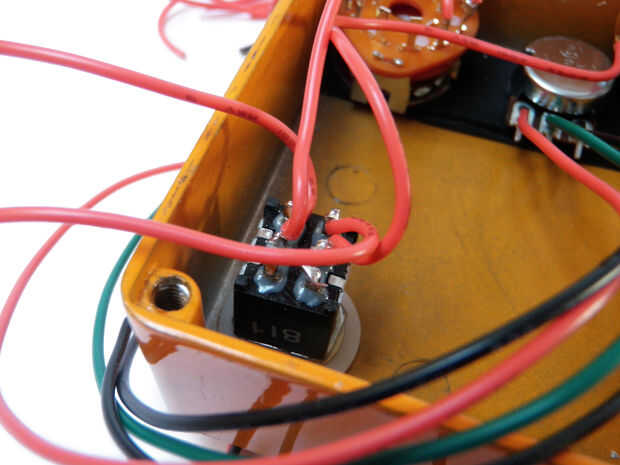

Alambre uno de los pares exteriores del conmutador DPDT stomp juntos.

Uno de los conectores de cable a uno de los pernos de centro del interruptor. Cable al otro gato al otro pin de centro.

Conecte un cable de 6" a cada uno de los pines exteriores restantes en el interruptor.

El cable que está en consonancia con la toma a la derecha debe ser la entrada. El cable que está en consonancia con el interruptor de la izquierda debe ser la salida.
