Pedal de guitarra de Arduino (1 / 23 paso)

Paso 1: Ir a buscar cosas

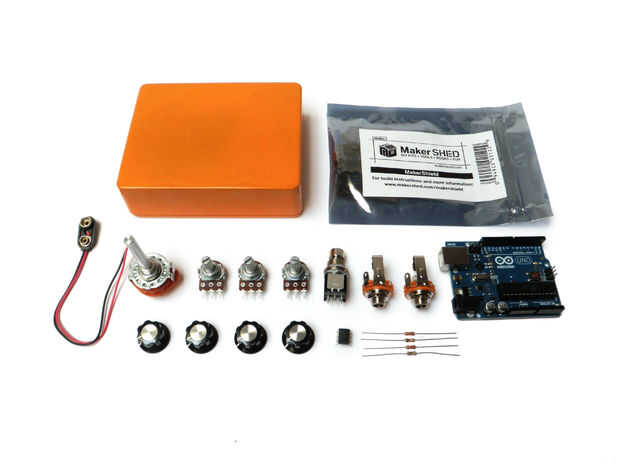

Se necesita:

(x1) Arduino Uno REV 3 (Radioshack #276-128)
(x1) Hacer prototipos de MakerShield Kit (Radioshack #276-138)
(x3) potenciómetro de 100 K Ohm Linear Taper (Radioshack #271-092)
(x1) poste de 2, 6-posición de conmutador (Radioshack #275-1386)
(x4) Inserte el mando hexagonal con aluminio (Radioshack #274-415)
(x1) TL082/TL082CP ancho Dual JFET Op Amp (8-Pin DIP) de entrada (Radioshack #276-1715)
(x2) 1/4" stereo-montaje del Panel Audio Jack (Radioshack #274-312)
(x4) 1uF 63v capacitor (Radioshack #55047191)
(x2) condensador de 47uF 16v (Radioshack #55047280)
(x1) condensador de disco de cerámica de 100pF 50V 10%-Q (Radioshack #272-123)
(x1) 0.082µf condensador de Mylar de 100V (Radioshack #55046837)
(x1) 5pf 50V condensador de disco de cerámica (Radioshack #55047529)
(x6) 10 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1335)
(x2) 1 M ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1356)
(x1) 390 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #55049555)
(x1) 1,5 K ohmios 1/4W 5% resistencias de película de carbón (Radioshack #271-1120)
(x1) 510 K ohmios 1/4W 5% resistencias de película de carbón (Radioshack #55049227)
(x1) 330 K ohmios 1/4W 5% resistencias de película de carbón (Radioshack #44049468)
(x1) K 4,7 ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1330)
(x1) 12 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #55049436)
(x1) 1,2 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #55049409)
(x1) 1 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1321)
(x2) 100 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1347)
(x1) 22 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1339)
(x1) 33 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #55048044)
(x1) 47 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #271-1342)
(x1) 68 K ohmios 1/4 Watt resistencias de película de carbón (Radioshack #55049451)
(x1) Conectores Snap 9V resistente (Radioshack #270-324)
(x1) cable de conexión 90-FT UL-reconocido (Radioshack #278-1221)
(x1) Enercell® batería de 9 voltios alcalina (Radioshack #25-853)
(x1) Recubrimiento en polvo naranja caja de tamaño 'BB' (pequeño oso #0301G)
(x1) Interruptor de DPDT Stomp (pequeño oso #0203)
(x1) 1/8 "x 6" x 6 "alfombra de goma
(x1) 1/8 "x 12" x 12 "alfombra de corcho
