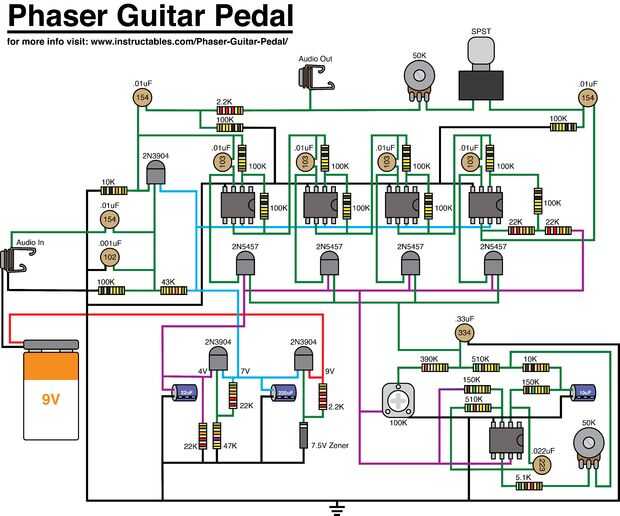

Paso 2: Esquema de Phaser

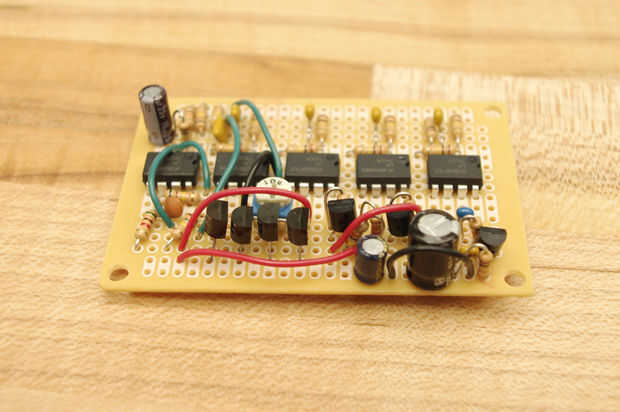

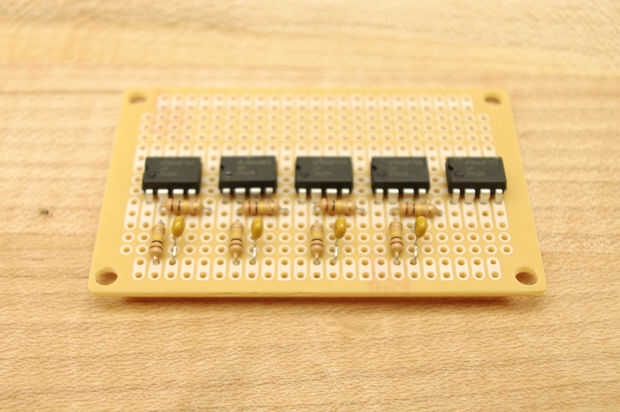

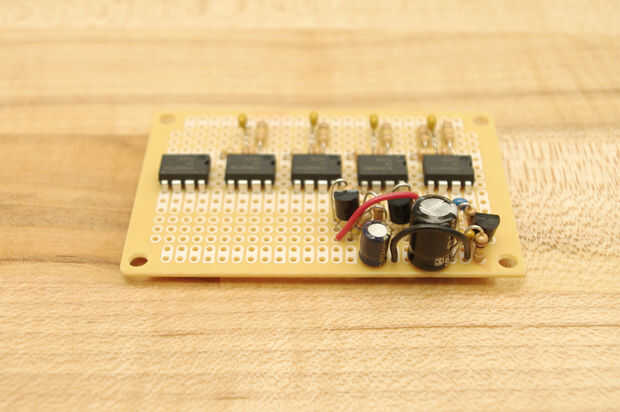

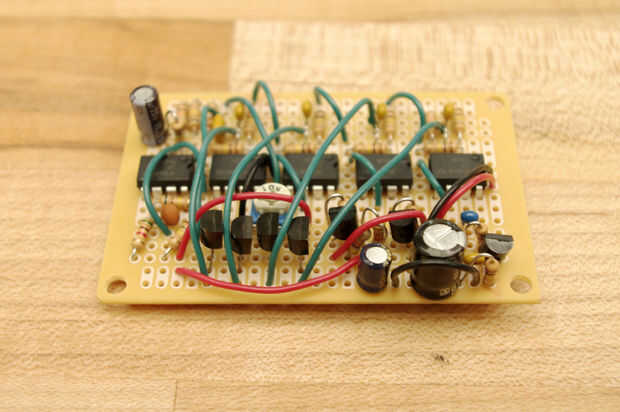

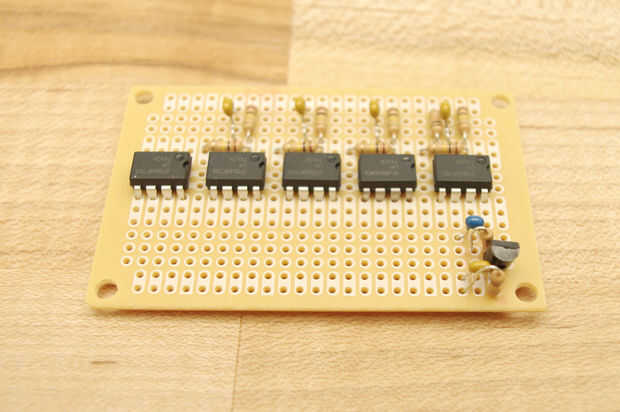

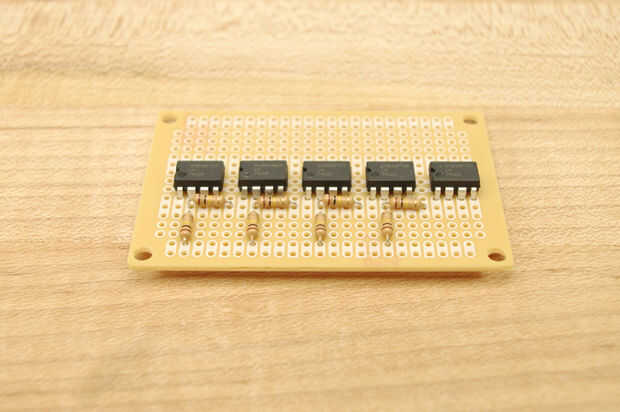

Construir el circuito tal como se especifica en el esquema. No te preocupes los potenciómetros, jacks de audio o interruptor por el momento. Estos serán instalados más adelante.

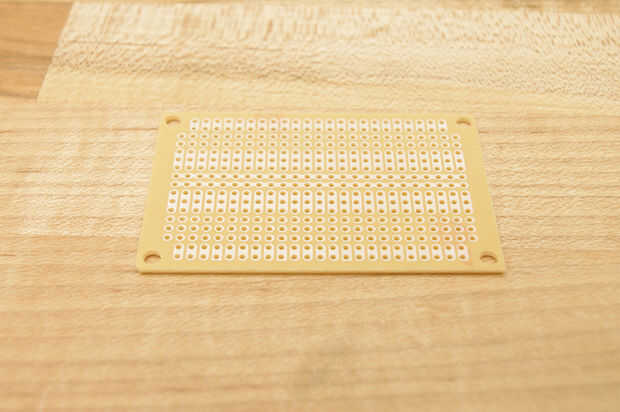

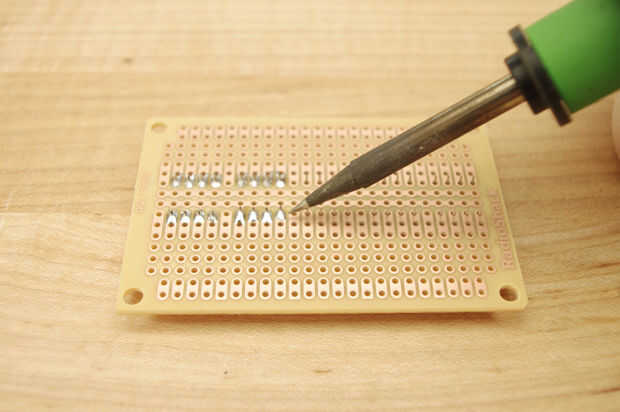

Tenga en cuenta que está exprimiendo un montón de componentes en un espacio pequeño, tan laicos las piezas hacia fuera y planificar cuidadosamente antes de comenzar a soldar.
Sobre el circuito
Si bien esto puede parecer un lío muy grande de electrónica analógica, el circuito es algo simple.
La señal de la guitarra entra primero por una etapa de preamplificación. Luego se divide la señal limpia va directamente a la toma de salida y la señal de fase cambiada de puesto va a una serie de 4 LM741 op-amps que forman un filtro paso de todo. Este filtro es esencialmente lo que cambia de puesto la fase basada en la señal de LFO (oscilador de baja frecuencia).

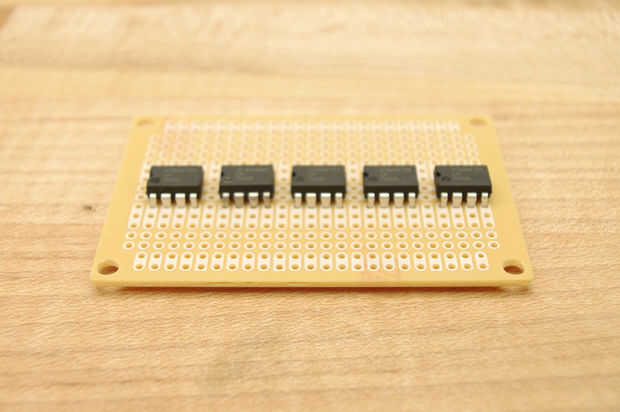

El LFO está conformado por 5 LM741 amplificador operacional en el circuito (y circuitos circundantes). La velocidad del LFO es controlada por un potenciómetro de 50K. El LFO proporciona entonces un CV (tensión de control) para el filtro de todo pase a través de los FETs 2N5457. Esta modulación entonces causa la señal en el filtro a la fase de cambio en la velocidad del LFO.
La señal de audio de la all-pass filtro entonces va al interruptor de pie. Si el interruptor está abierto, sólo la señal limpia, es a la salida. Si el interruptor está cerrado la señal de fase cambiada de puesto se permite pasar a través a la salida y se mezclan con la señal limpia. Sin embargo, antes de la señal alterada se mezcla con la señal limpia pasa a través de un potenciómetro de 50 K que determina cuánto de las señales se mezclan juntos.
Desde allí, sale a la amp y el resto es historia.
