Paso 5: Entonces, ¿cómo lo trabajan?

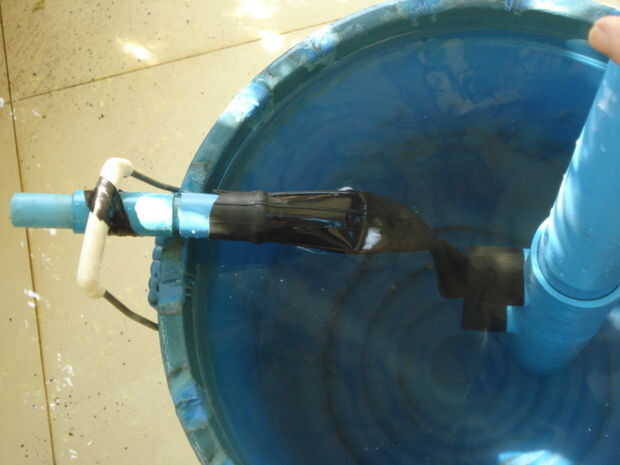

En ese momento, la válvula de salida ya es presionada cerrada por presión del agua en el cubo del agua. Este cierre de tubería comienza en el estrechamiento en la tubería y se magnifica conforme avanza la carrera ascendente por la succión creada dentro del tubo interno de salida, que se presiona completamente plana a lo largo de su longitud al final de la carrera ascendente. Al final de la carrera ascendente, la válvula de admisión se cierra naturalmente como se detiene el flujo de agua a través de él.
2. al principio de la carrera descendente, el tubo de entrada ya está cerrado en su torcedura. Este cierre se magnifica por la presión en el barril de bomba como el tubo de entrada no puede enderezarse para permitir el paso del agua.

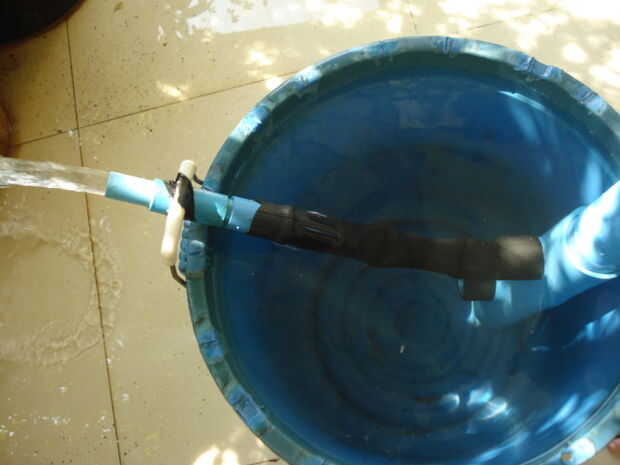

En el tubo de salida, la presión dentro de la bomba supera la presión del agua en el exterior del tubo del agua en la cuchara, abrir el doblez en el tubo interno de salida y proporciona un escape para el agua a presión en el cilindro de la bomba.
Un corto vídeo de la bomba trabajando, ver aquí.
http://www.youtube.com/watch?v=pdVXrKnrawI

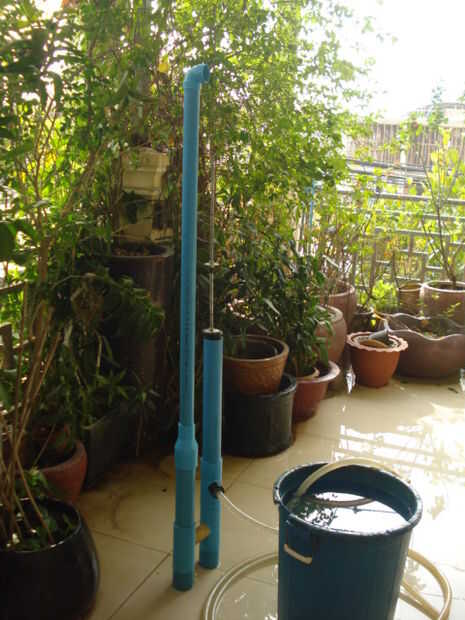

El siguiente paso es incluir el tubo de salida dentro de un tubo de gran diámetro para que el agua bombeada puede proporcionar la presión necesaria para cerrar la válvula del tubo interno y para un tubo de alimentación a la entrada de la bomba. Esto eliminaría la necesidad de la bomba que se sumerge.

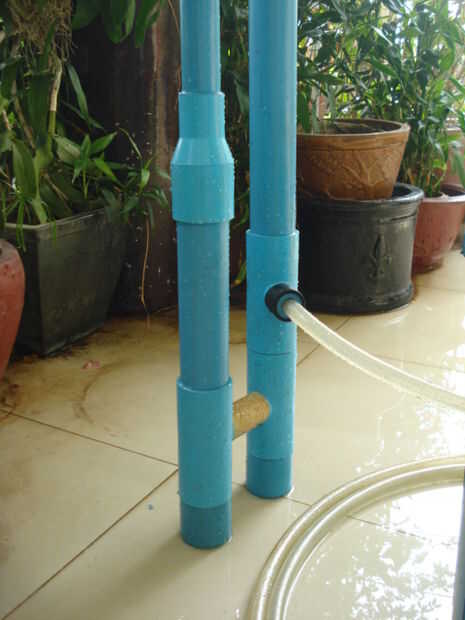

* Actualización: el trabajo de las válvulas igualmente bien cuando la bomba no se encuentra inmerso. El válvula/tubo de salida de la bomba se alimenta en otro T y establecido en la misma forma que la válvula de admisión en el cilindro de la bomba. Esto permite que el nuevo y el barril nuevo mantener la presión detrás de la cabeza sin que vuelva a abrir la válvula de la presión - véase el cuadro 3.
Video de la bomba trabajando sin inmersión.
http://www.youtube.com/watch?v=hT1hDAR--LM
Costo de piezas de PVC más = $4,05
Piezas = $5,40
___________
total = $9,45
Válvulas probadas, bomba a continuación...
Saludos
R
