Paso 5: Conecte hasta
Conexión es bastante sencillo.

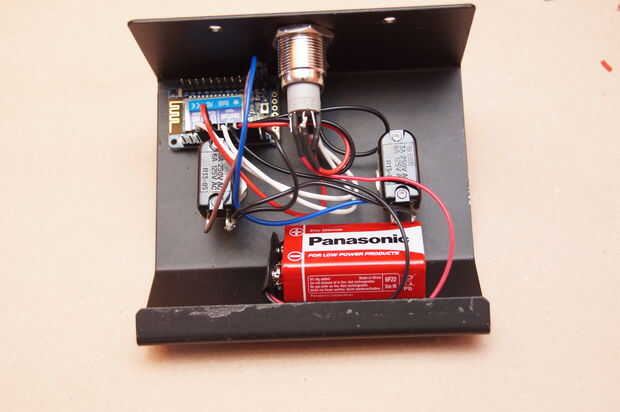

En esta imagen:
-los pedales están conectados a '0' y 1 en el EZ-key, así como a tierra (cables marrón, azules, negros);
-batería 9V a través del interruptor a 'Vin' (cable rojo);
-batería 0V a 'G' (cable negro);
-Interruptor de LED + ve Vin a través de limitar la resistencia
-Interruptor LED - ve a 'Motivos' (cable negro);
-PAR cambia contactos a 'PB' y '3V' (blanco alambres);
-PAR cambia LED + ve a 'L2', - ve a 'Motivos' (cables rojos, negros).
El interruptor de par LED tiene una resistencia limitante de soldado en el extremo del cable de conexión - ver imagen.

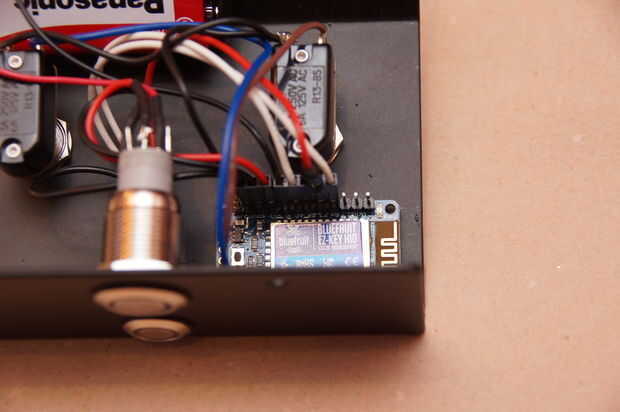

La tercera imagen bastante pobre muestra las conexiones en su lugar.

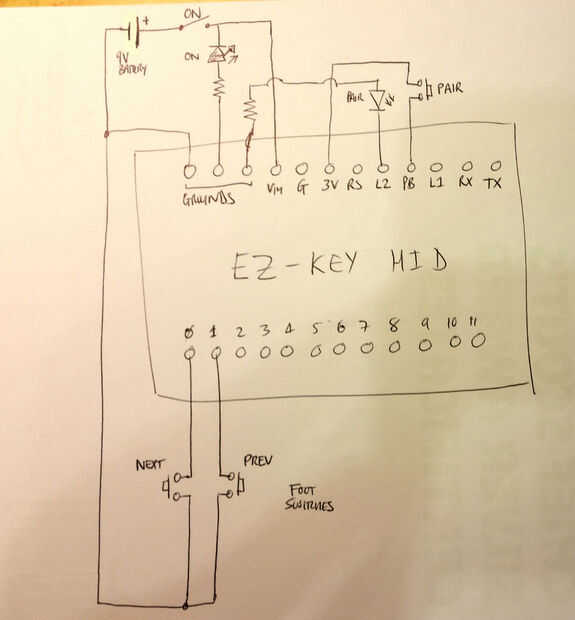

25 de noviembre de 2014 - he añadido un diagrama del circuito.
