Pedal de Overdrive para Rockband Stratocaster (PS3, Xbox) (4 / 6 paso)

Paso 4: Alambre e inserte el conector

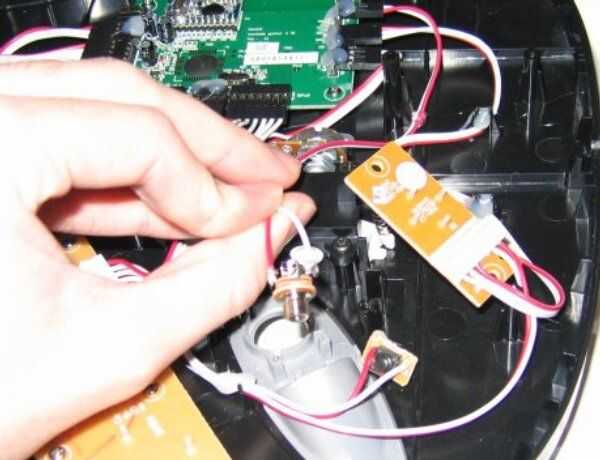

Tira de los extremos del cable del sensor viejo y conectar a la toma de 1/8". La soldadura es mejor, pero esta conexión no es muy sensible y funciona con pegamento caliente (tal vez incluso de cinta en una solución?). I envuelto dos veces los extremos a través de los lazos y caliente pegado, parece que funciona bien.

No importa cual cable asigna a qué terminal; Esto es sólo un circuito abierto/cerrado - cualquiera funcionará. Acaba de poner un cable en la parte superior terminal y un cable en la parte inferior. Si el tuyo tiene una media de terminal (como el mio en la foto) sólo ignoran - no utilizado para este tipo de conexión.

Conseguir esa conexión buena y solidificada y luego quite el anillo-tornillo y arandela del extremo del gato y meter al conector por el agujero donde el botón blanco solía ser. Vuelva a colocar el tornillo de anillo y apretar - no es necesario pegamento - completamente reversible! Notar aquí que la toma de 1/8" apenas encaja en el agujero sin necesidad de bloquear el uso del botón de PS3. Un conector de 1/4" no funciona aquí!

Los usuarios de XBox: el cordón de alimentación será de la manera aquí. Necesita a un nuevo agujero para este gato, y perforación uno definitivamente va a matar su garantía!

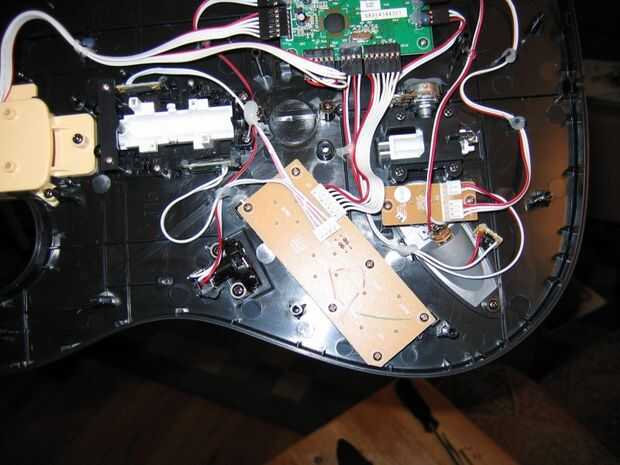

Con el gato en su lugar, vuelva a colocar la Junta sobre el botón de PS3 y le cierre. Termine con la parte difícil!
