Pedal de Overdrive (12 / 20 paso)

Paso 12: Las macetas de alambre

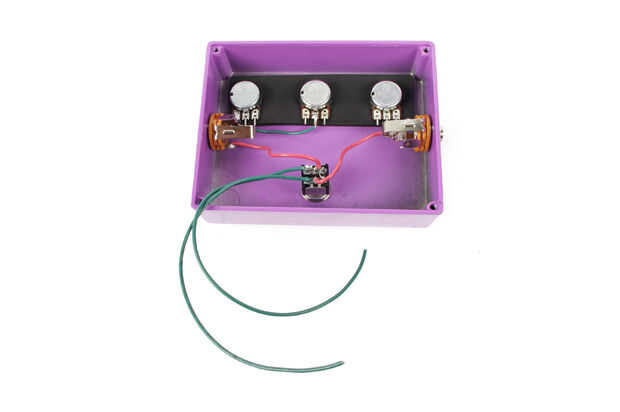

Soldadura un cable verde entre el centro en el potenciómetro de 10 k y mano izquierda sobre el potenciómetro de 100K logarítmico.

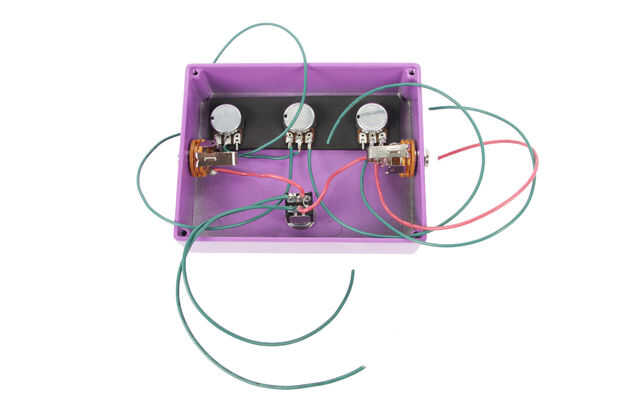

Conecte un cable de 4" de verde a la ficha de centro sobre el potenciómetro logarítmico.

Conecte cables de 4" verde a las pestañas exteriores del potenciómetro de 10K.

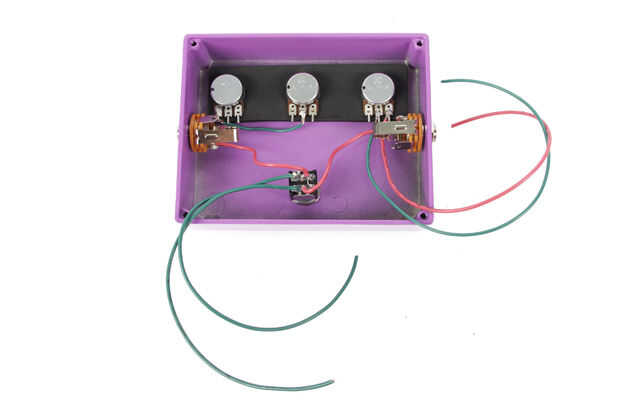

Conecte un cable de 4" de verde a la ficha de centro del potenciómetro lineal de 100K y un alambre de 4" de rojo a la pestaña de la derecha.
