Paso 2: circuito
El esquema de pedal de overdrive en gran parte se basa en dos circuitos diferentes. La etapa de transistor del esquema se basa en el Pedal de Drive de Trotsky por Beavis Audio Researsch (sí mismo basada en el módulo de distorsión Electra). Sin embargo, en lugar de utilizar un transistor de NPN ruso raro, usé un 2N3904. En total, esta parte del esquema está impulsando en gran medida a la señal de entrada, control de la ganancia y haciendo un poco de filtrado.

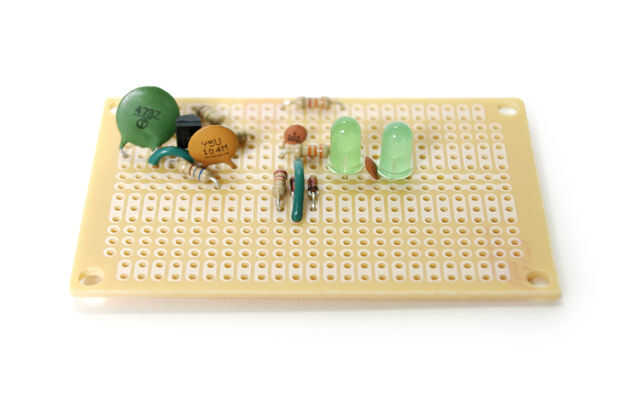

La mitad inferior del esquema se basa en la página de Jack Orman sobre recorte de tono, y es en esta parte del circuito donde toda la magia de overdrive real está ocurriendo. Básicamente, hay un paso alto y paso bajo filtros en paralelo, cada uno de ellos es seguido por un par de diodos de recorte. Aparte de los filtros ellos mismos tener características de tono único, cada par de diodos también tiene sus propias características de recorte.
El potenciómetro de 10K en los barridos esquemáticos entre los dos diverso filtro / pares de diodos. Este potenciómetro da el pedal un sonido muy único y regulable. Por intercambio de los componentes del filtro y diodos para valores diferentes, puede experimentar con el pedal y encontrar su propia combinación perfecta.
