Pedal de pie Midi Arduino (1 / 4 paso)

Paso 1: Construcción y cableado de tablero

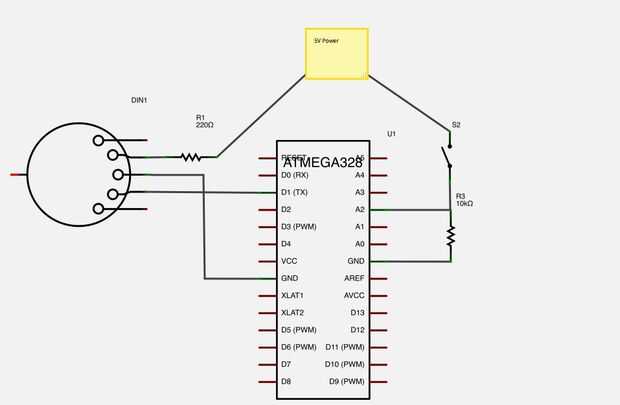

Básicamente lo que estamos haciendo aquí es simple... con el primer out digital disponible para el conector de Midi y el primer análogo disponible en para el botón. El LED verde es simplemente allí indicar la energía para arriba.

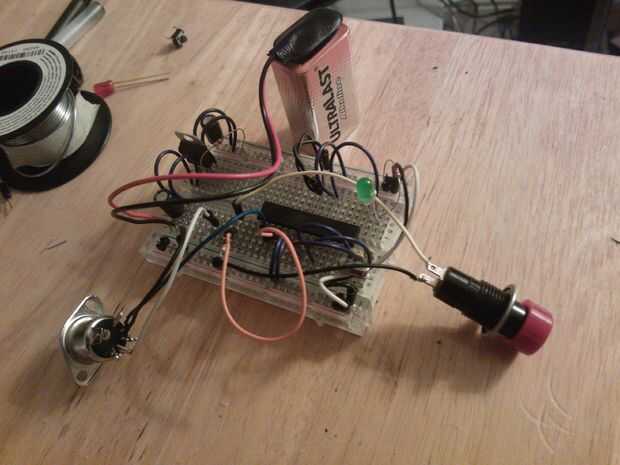

Como se puede ver en la imagen, estoy utilizando un protoboard con un chip Mega328. Tengo con todo el acondicionamiento de alimentación adecuada (no cubre esto aquí) un conector de 9 voltios para alimentar el chip. Pero se puede usar un estándar de la caja Arduino Uno si quieres. No quería comprometerse esto sin dejar de mencionar que realmente no cabe en el caso que tenía una placa de prototipo.
