Asamblea de paso de 4:3)

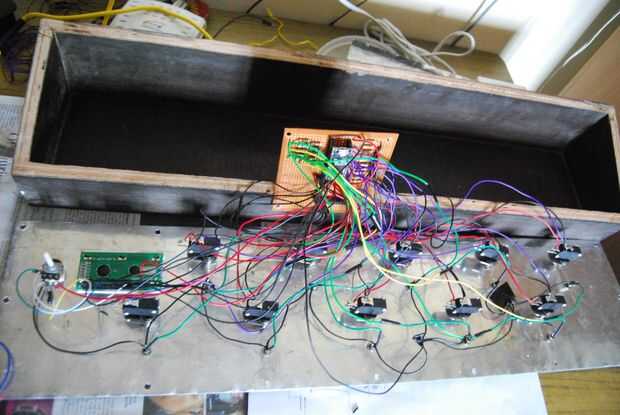

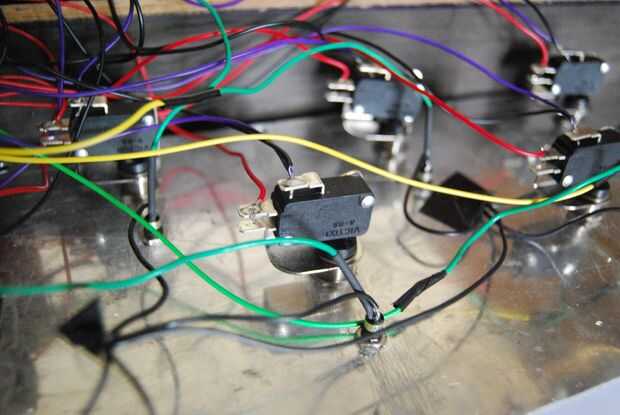

El diseño del circuito es bastante sencillo. No he previsto un esquema la estructura entera, pero debe ser fácilmente deducible del diagrama para prototipos. Es muy fácil de construir, pero no se olvide de gestionar los cables perfectamente, porque van a ser muchos de ellos, y podría obtener sucio! También mejor práctica dicta que color código entradas de los cables, rojo para + fuente de 5V, negro para la tierra, un color para las entradas de interruptor y un color para el LED, por lo que fácilmente puede diferenciarlos y diagnosticar un problema si es necesario.

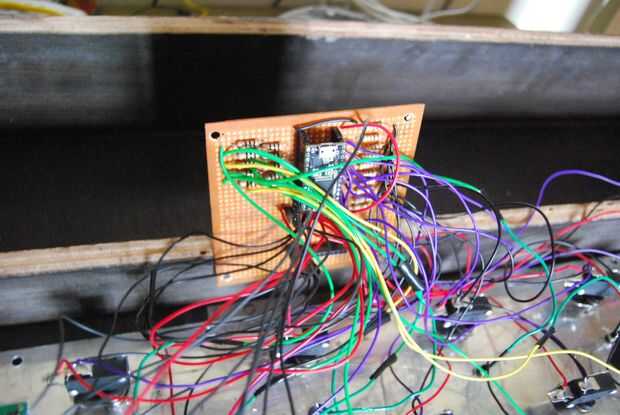

Perfore un pequeño agujero para el cable USB. Para ello, Monte la Junta rendimiento sobre la base de madera y luego marque una sección en la madera, donde el cable tiene que venir a través. Mi ranura creció más amplio debido a errores de medición, pero apenas llenó algunos M-sello para el robusto de extensión.
Esto es, tiempo para subir un sketch(code) totalmente funcional en su arduino. Hay dos bocetos que se puede descargar. La primera es el boceto a mi controlador midi. Esta opción se selecciona, si vas a compilar algo similar a lo que me he construido. El segundo bosquejo es un esquema de controlador midi genérico que puede extender muchas funcionalidades midi a través de USB, como mensajes de cambio de control, tenga en cuenta los valores con la velocidad de encendido/apagado, control continuo cambio mensajes para potes analógicos e incluso para pines sensible táctil.
