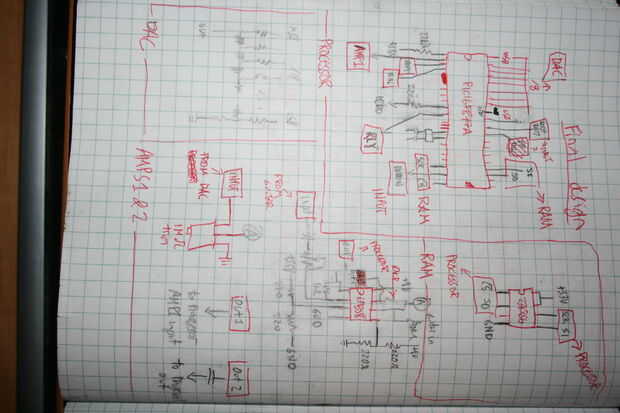

Paso 3: Explicaciones esquemáticas,
Explicación:
Cuando el circuito está apagado, el relé se desactiva y la señal de guitarra viene directamente por el pedal, que realmente se pasa por alto.
Cuando el circuito está encendido, el relé permanece desactivado y la señal se omite casi totalmente, con la mayor parte de la señal llegando directamente a la salida, pero una parte de ella es amplificado a través de lo op-amp (con ganancia ajustada por la perilla de "ganancia") y enviado al PIC para ADC de procesamiento.
Cuando el sistema entra en modo de "grabación", los valores de ADC son transmitidos en el modo de 256 k para el almacenamiento temporal usando "grabación continua" 23, sobrescribiendo los datos anteriores si hay cualquiera.
Cuando el sistema cambia a modo de reproducción, el relé se dedica. Audio de la guitarra es transmitido a través del amplificador si el interruptor "byp/matanza" está en el modo "byp", si no que está silenciado. Datos están rápidamente leer de 23k 256 y outputted a la DAC. La señal resultante no necesita amplificación y se mezcla directamente con el potenciómetro de ajuste a la salida del pedal.
Los valores de los potenciómetros se leen continuamente por los canales de ADC en el PIC.
