Paso 5: Ideas claves
Cuándo utilizar el proto board y Cuándo usar PCB:
Este esquema fue el límite superior de complejidad que soy personalmente capaz de autorouting con mi cerebro mientras se suelda. Cuando los circuitos son lo bastante complicados como para requerir varias páginas de esquemas, páginas de diagramas y edad de la experimentación, es probablemente vale la pena crear un PCB.

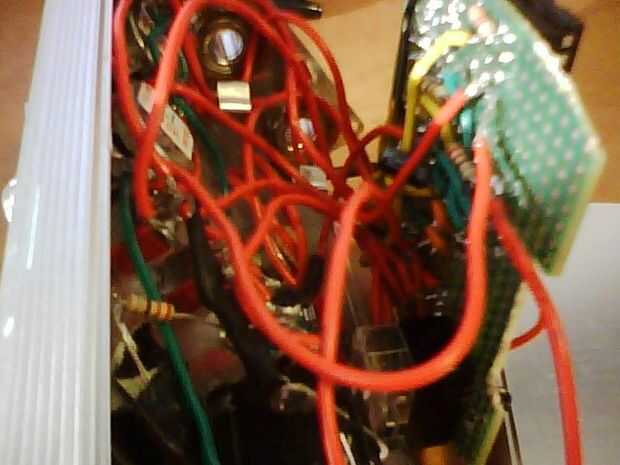

La idea más inteligente hubiera sido diseñar un PCB y componentes superficiales del montaje. El ICs de inmersión con tomas apenas caber dentro del recipiente - tuve que dremel las partes de la caja de aluminio para montar todas las piezas! Ni que decir fue un apretón apretado.
Digital a los convertidores de análogo:
Descubrí que construcción de su propio CAD puede funcionar bien, incluso con tan sólo 8 bits. Inicialmente compré un IC de DAC, pero necesitan circuitos complicados de "bias", así que construí uno con un montón de resistencias, siguiendo el modelo que
. Resultados individuales pueden variar, pero jugué razonablemente alta calidad sonido de mi iPod a través de él y les fue bien. No la más alta calidad de audio has escuchado alguna vez, pero representa el sonido de una manera listenable.
MEMORIA RAM:
RAM es una buena forma de almacenar y recuperar rápidamente los datos de acceso aleatorio. Compré 23k 20 256 RAM interfaz SPI de MHz, por un total de 256kb, que es de 32kB. Esta ram funciona de 3V, por lo que corrí toda lógica digital en 3V. Desafortunadamente, sólo podría programarse mi PIC a 5V, que resultó en la destrucción accidental de unos chips de RAM. Lo bueno que son baratos!
Relés:
Siempre compre relés de doble tiro. Cuando usted necesita resolver un problema con un circuito, muchas veces que se puede hacer si tienes un relé de doble tiro.
OP-amps circuito de /amplification de
Tuve muchos problemas con mi circuito de amplificación. Al final, poner condensadores en todas partes que usted puede dondequiera que es cosas de la polarización y separa parcial fuentes para reducir la interferencia entre diferentes señales se amplifican por separado.
EMPALMES DE LA SOLDADURA FRÍA:
Cuando usted consigue una soldadura busca conjunta durante la soldadura, asegúrese de calentar la articulación! Muchas veces, si no lo que usted puede conseguir un "empalme de soldadura fría", que puede comportarse como un circuito abierto, incluso si pasa la inspección visual rápida! Esto me ha causado problemas con dos proyectos diferentes ahora, y es un mal indecible que debe evitarse a toda costa!
