Paso 1: Identificar el problema

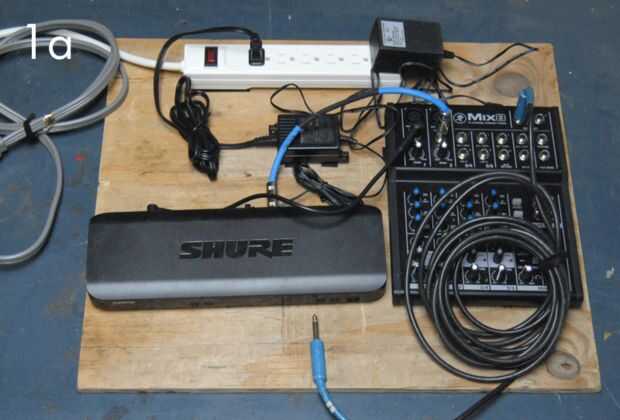

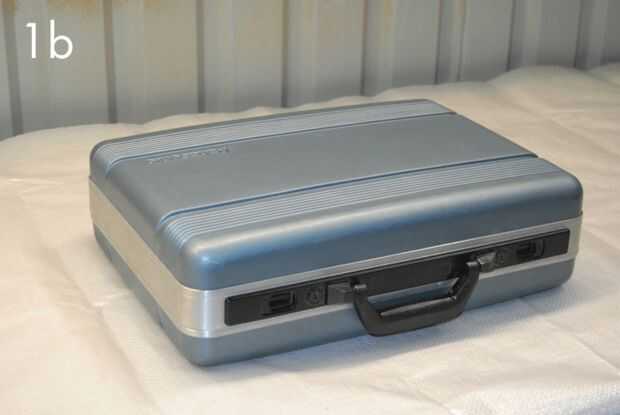

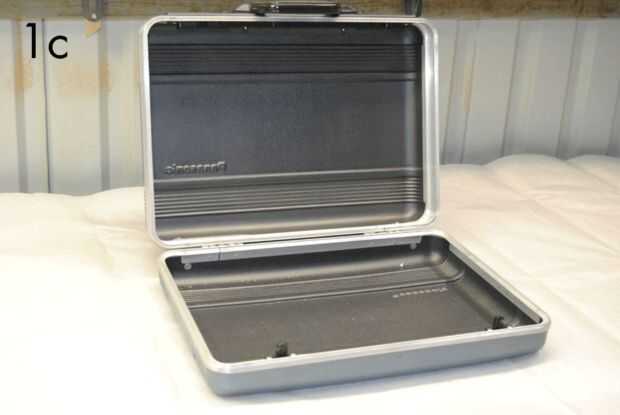

El cliente es un twister de balón de Chicago y músico para niños. Él es un artista, no un técnico. Obtuvo un wireless configuración de receptor, tratado de organizar su propia Junta, se dio cuenta de que necesitaba nuestra ayuda y nos trajo este (1a). También nos trajo este caso viejo limpio (1b, 1C) y nos pidió hacer una nueva junta que caben en la caja y organizar todo su equipo.
Iba a ser un ajuste estrecho. Para el diseño inicial, tomamos un enfoque práctico: rellena todo el engranaje en la caja junto con un pedazo de madera contrachapada de ½" y reorganizado hasta que encajen. Nos encontramos que podríamos montar el receptor, la tira de la energía y todas las fuentes de alimentación en el tablero. El mezclador fue en la parte superior, con espacio para añadir un sintonizador y un pedal de efectos o dos. El tablero es de aproximadamente 12 ½" x profundo 16" de ancho, dejando una pulgada o menos espacio todo alrededor. Es 2" de altura en la parte frontal, 4" de altura en la parte posterior, dando lugar a una inclinación de 9°.
Fuimos con un diseño "listón" para proporcionar dos continua ¾" ranuras anchas a través de la anchura de la Junta para máxima flexibilidad y facilidad de construcción. Realizamos el marco de sólidos ½" nogal partió de una tabla de 1" de espesor, porque nos ha pasado tener una pieza disponible.
