Pedales de efectos de filtro de ruido para la fuente de alimentación (1 / 2 paso)

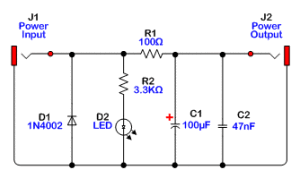

Paso 1: Esquema

Potencia de entrada se suministra al conector J1, directamente desde la salida de nuestra fuente de energía del pedal. Diodo D1 - protege contra inversión de polaridad. R2 - limita la corriente que fluye hacia el LED D2. Si el LED no es necesario - quitar y R2, también. Se dedica a la reducción de ruido en los condensadores C1 y C2, resistor R1.
