Pedo operado al azar Channel TV control remoto (1 / 7 paso)

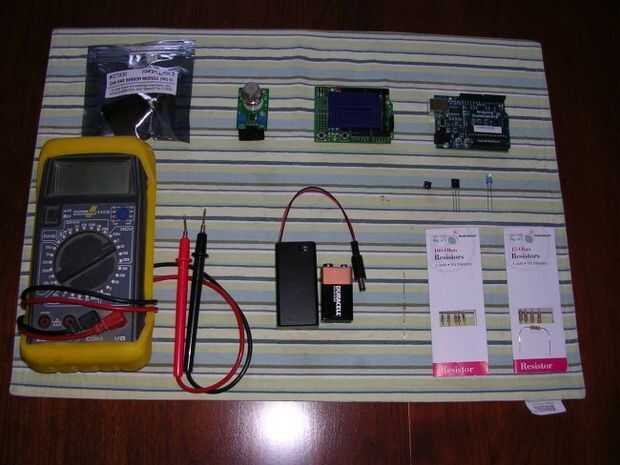

Paso 1: Partes y dibujos

La idea aquí es que tienes un sensor de metano que huele un pedo, entonces envía una señal de alta a un Arduino que escoge un número al azar (que será su nuevo canal de TV) y luego envía los pulsos de luz correcta para un LED infrarrojo para cambiar de canal.  Así que para que voy a romper la lista de componentes en dos partes.  Uno se encuentra componentes de parte y parte dos son lo que realmente va a ser una parte permanente del proyecto.

Piezas varias:
Arduino (utilizo un Duemilanove... $30-$35 dependiendo donde la compres.  He comprado mina de hacer: como parte de un kit http://www.makershed.com/ProductDetails.asp?ProductCode=MSGSA que viene con un interruptor táctil.  Pero podría ser una opción más barata ir a los laboratorios de Spikenzie y comprar a un combo de Arduino/interruptor de ellos http://www.spikenzielabs.com/Catalog/index.php?main_page=product_info&cPath=12&products_id=40 es el Arduino y el interruptor está vinculado inferior)
Escudo de prototipos ($12,50)
http://www.Adafruit.com/index.php?main_page=product_info&cPath=17_21&products_id=51
Tamaño 1/4 protoboard ($4)
http://www.Adafruit.com/index.php?main_page=product_info&products_id=65
(O podría reemplazar el ProtoShield y protoboard tamaño 1/4 con una placa sin soldadura)
1 x TV, de trabajo
1 control remoto X trabajo TV

Parte de un componente:
1 x 10 K Ohm resistor de 1/4 Watt (0,99 $ por un pack de 5)
http://www.RadioShack.com/Product/index.jsp?productId=2062347
Resistencia de 1/4 Watt 1 x 100 ohmios (0,99 $ por un pack de 5)
http://www.RadioShack.com/Product/index.jsp?productId=2062339
Resistencias de 1/2 Watt 5 x 15 ohmios (0,99 $ por un pack de 5)
http://www.RadioShack.com/Product/index.jsp?productId=2062310
1 x interruptor pulsador táctil momentáneo ($0,35)
http://www.spikenzielabs.com/catalog/index.php?main_page=product_info&cPath=34&products_id=185
Módulo de receptor infrarrojo de 1 x 38kHz ($3,95)
http://www.Parallax.com/store/sensors/ColorLight/tabid/175/CategoryID/50/List/0/SortField/0/LEVEL/a/ProductID/177/default.aspx

Parte dos componentes:
1 Sensor de metano de X CH4 ($29,99)
http://www.Parallax.com/store/sensors/GasSensors/tabid/843/CategoryID/91/List/0/SortField/0/LEVEL/a/ProductID/592/default.aspx
1 x LED de infrarrojos ($1,99)
http://www.RadioShack.com/Product/index.jsp?productId=2062565
(Algunas de las resistencias de una parte; Voy a explicar esto en un paso posterior)

Opcional:
1 x caja de plástico (RadioShack vende ellos, pero se va a utilizar uno recogí a Fry un tiempo atrás)
1 x pila de 9V y soporte de la batería

Herramientas:
Multímetro (para calibrar el Sensor de Metano CH4)

Así que si vas a empezar desde cero está buscando en alrededor de USD$ 86,00.  Estoy adivinando la mayoría de la gente en este sitio y buscando en este ' Ible ya tiene las herramientas, Arduino ProtoShield que pondría el costo alrededor de USD$ 40,00 (una orden de $34,00 CH4 metano Sensor/IR receptor paralaje y un viaje a RadioShack para resistencias/IR LED).

Bocetos:
Dibujos están vinculados en los pasos que se utilizan en.  Hice mi mejor esfuerzo para documentar y poner las notas en mi código pero estaré encantado de explicar cualquier cosa que no está claro.  Solo te pido.
