Pedo (usando Linkit uno) (4 / 7 paso)

Paso 4: Conectar todo junto

Conecte la batería a su linkit uno.

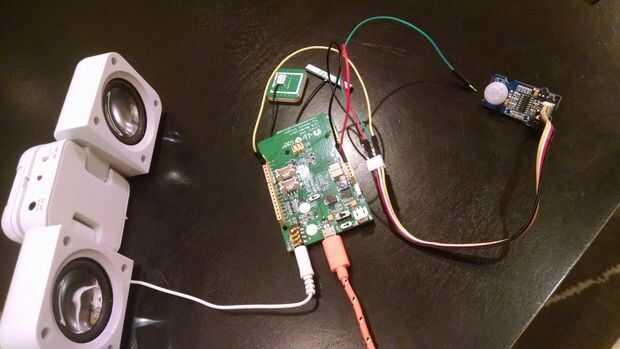

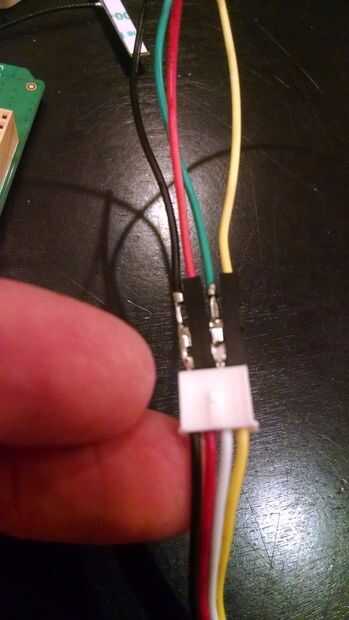

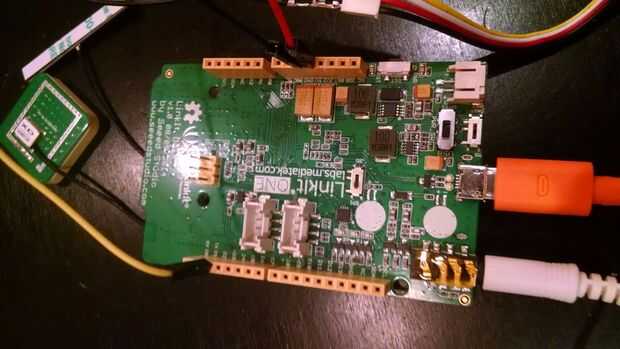

Alambre del sensor como se muestra en las fotos. No tengo un protector de mochila Grove para mi linkit uno y así utilizar los cables puente en el conector molex. Rojo (energía) va a 5v, negro a tierra y la D1 a la D2 (digital 2) perno en su linkit uno. También hay un pin en el sensor con la etiqueta "NC". Esto está parado para "no conectar" y no tienes que hacer nada con él.

Tanto de los sensores de enganchar encima de la misma manera, pero funcionan de forma diferente. La verdadera razón que menciono dos sensores es porque mi sensor de movimiento PIR está roto y el sensor de infrarrojos es un buen soporte en (con la limitación de trabajar solamente en distancias cercanas y la necesidad de cambiar pin lógica (más sobre esto más adelante)).

También tenga en cuenta las necesidades de sensor de IR ajustando la primera vez que utilice. Consulte esta página para el cómo: http://www.seeedstudio.com/wiki/Grove_-_IR_Distance_Interrupt
