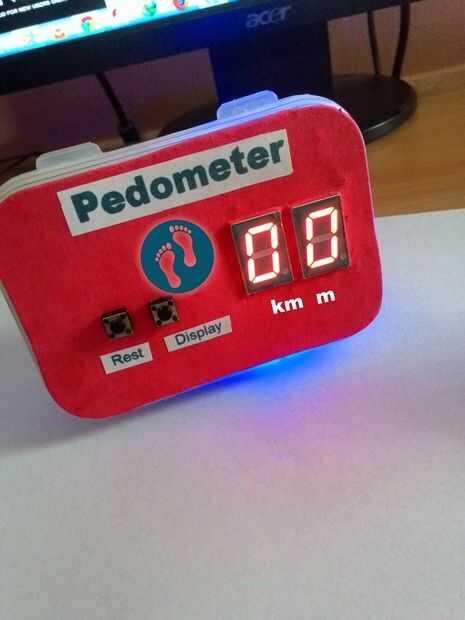

Pedometer (1 / 4 paso)

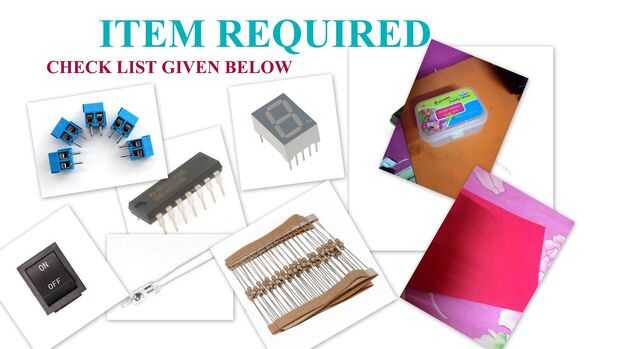

Paso 1: Elemento requerido.

1. CD4093 quad 2-input NAND schmitt gatillo X 1
2. CD4024 contador/divisor x 1
3. Contador/divisor de la década de CD4026 x 2
4. Transistor pnp BC327 x 2
5. 22k resistencia x 2
6. 2.2 m resistencia x 1
7. 4,7 k resistencia x 3
8. 47 ohm Resistor x 1
9. 1k resistencia x 2
10. condensador de disco cerámico 47nf x 1
11. condensador de tantalio de 330nf x 1
12. 10nF condensador de disco de cerámica x 1
13. LTS543, 7 - visualización de segmentos x 2
14. Tilt switch de mercurio
15. interruptor x 2
16. Interruptor táctil x 2
17. bloque de terminales de 2 pines
18. batería de 3V. (usar batería de 9 v con resistencia apropiada, utilice únicamente 3v)
19. Una caja de plástico vacía
