Paso 2: construcción.

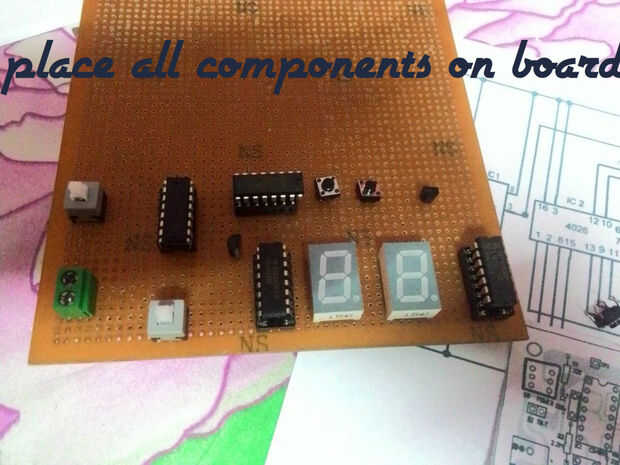

- Tomar un vero y en primer lugar montar IC 4093 y luego otros IC según sistemática.
- Si desea hacer una placa de circuito impreso. también subo disposición diseño y componente del PWB de tamaño real.
- Añadir el sensor de inclinación.
- Añadir resistencias
- Añadir el condensador.
- ahora añadir pantalla de 7 segmentos.
- no adjuntar (reset) y (Mostrar) interruptor de a bordo, porque une en caja de plástico. Estos interruptor instalar más adelante.

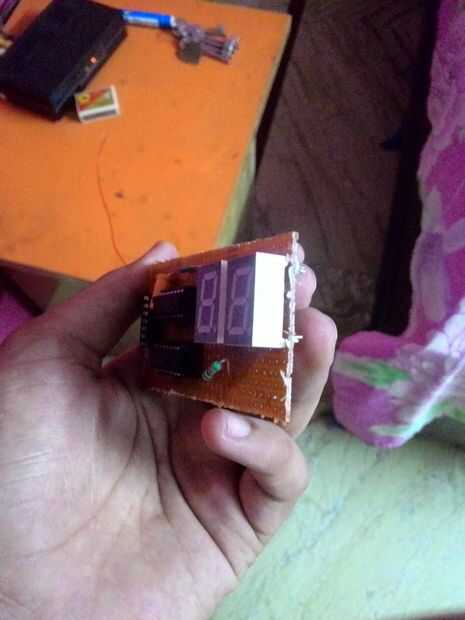

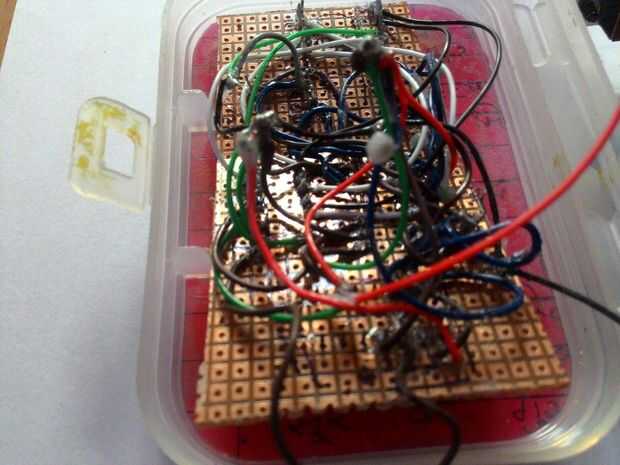

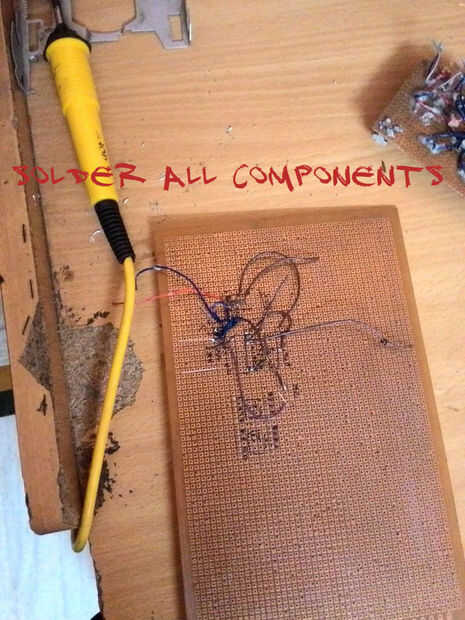

- la soldadura de componentes, según dado sistemática.
- Corte la tabla según el tamaño de la caja.

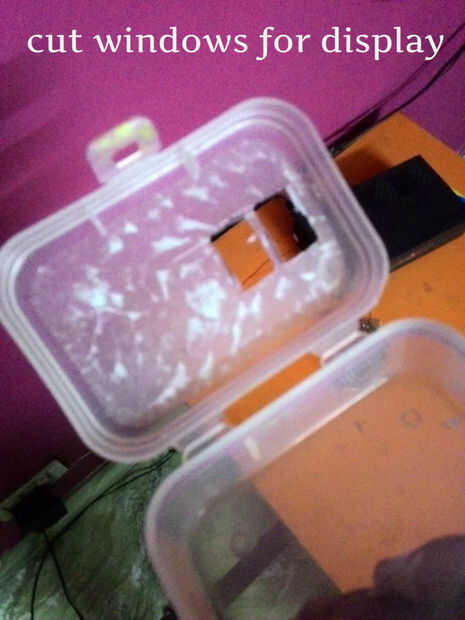

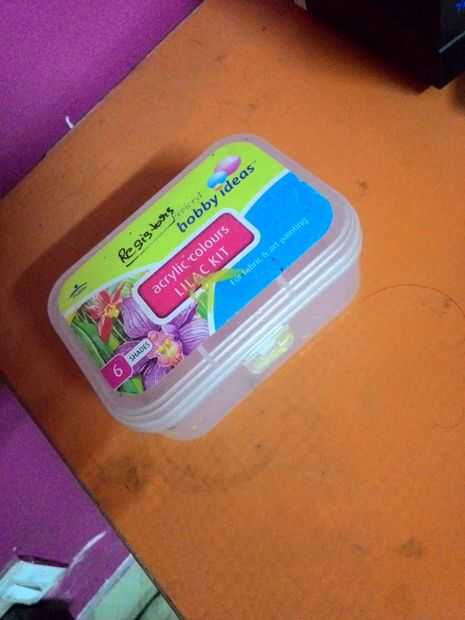

- tomar la caja y cortar dos ventanas para las exhibiciones
- también hacer 4 agujeros para interruptores (reset) y para (Mostrar)

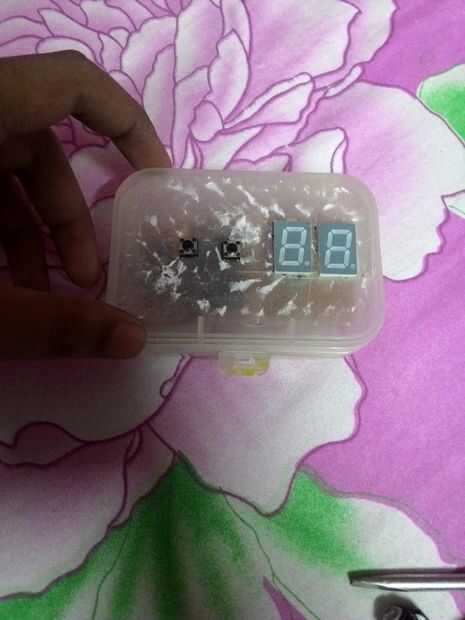

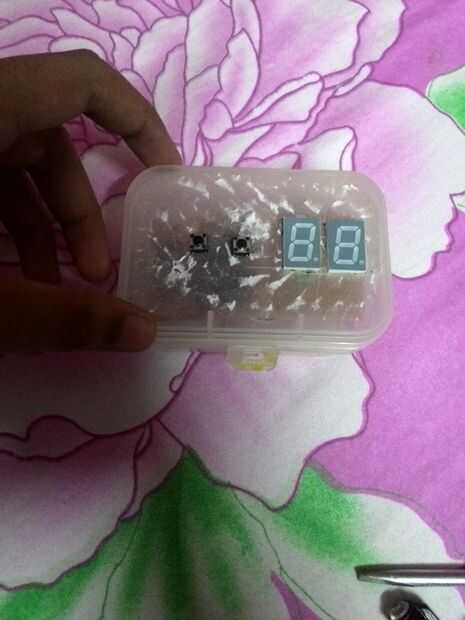

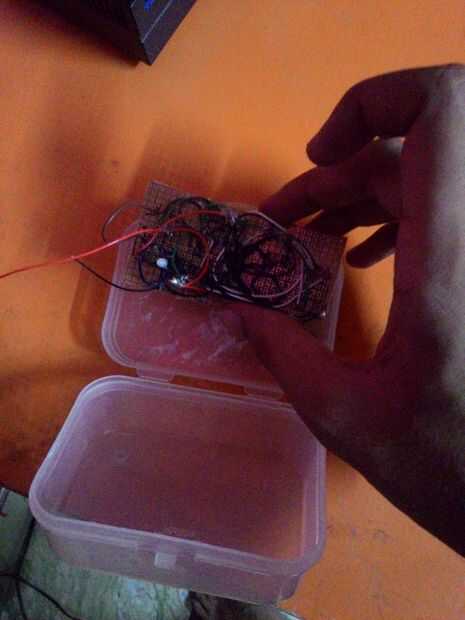

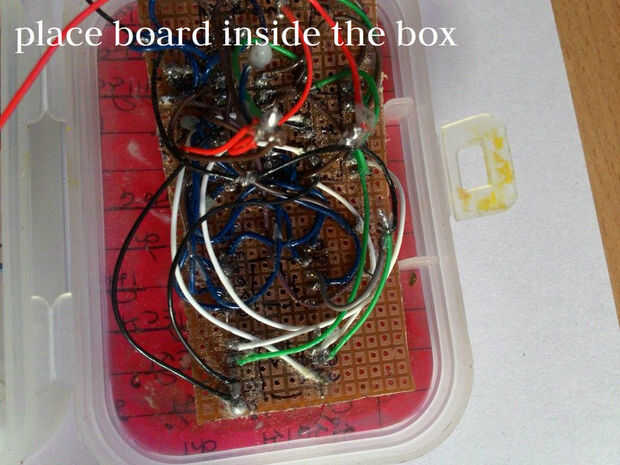

- instalar la placa de circuito en la caja, con cuidado.

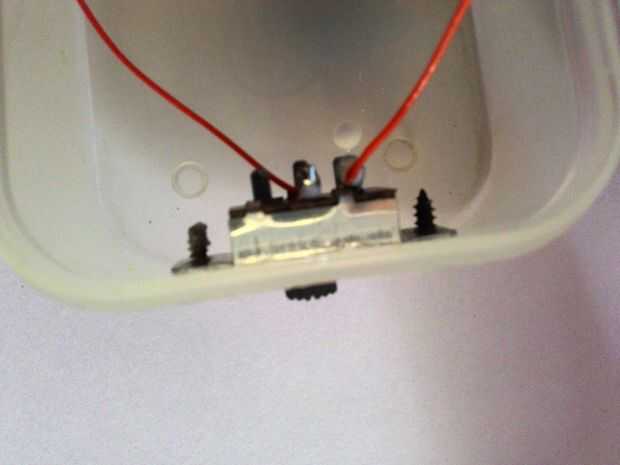

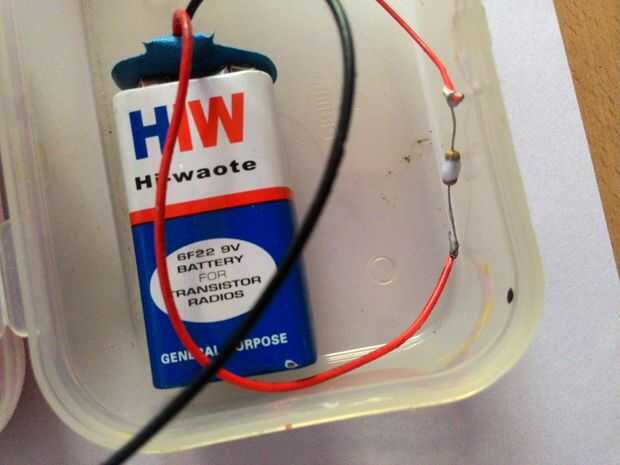

- Añadir interruptor en el lado de la caja de plástico.

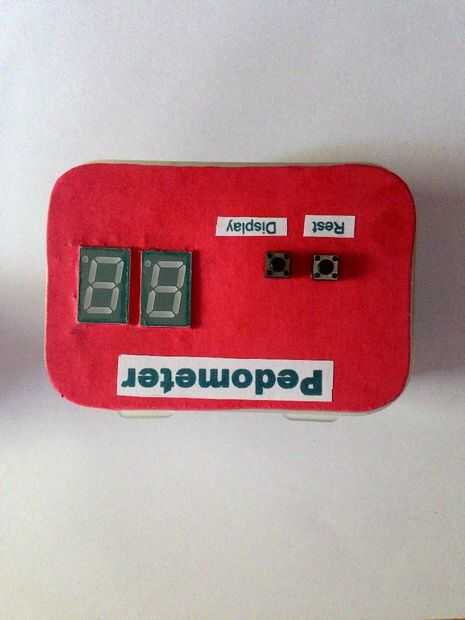

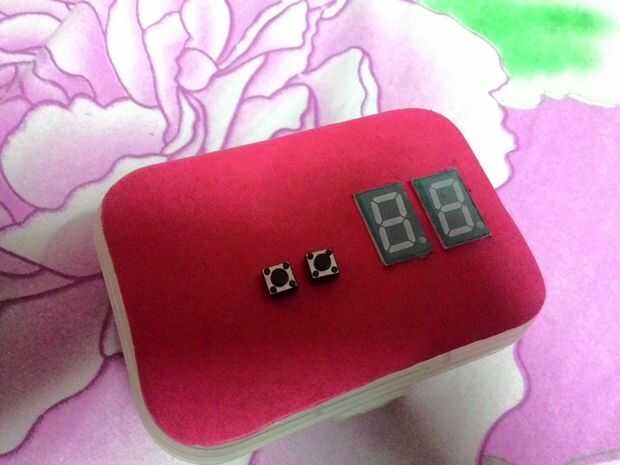

- Añadir papel de carta y nombre marcado.
No agrego ningún timbre, porque no lo necesito. (si desea agregar, instalar el zumbador con el resistor de 47 ohmios)

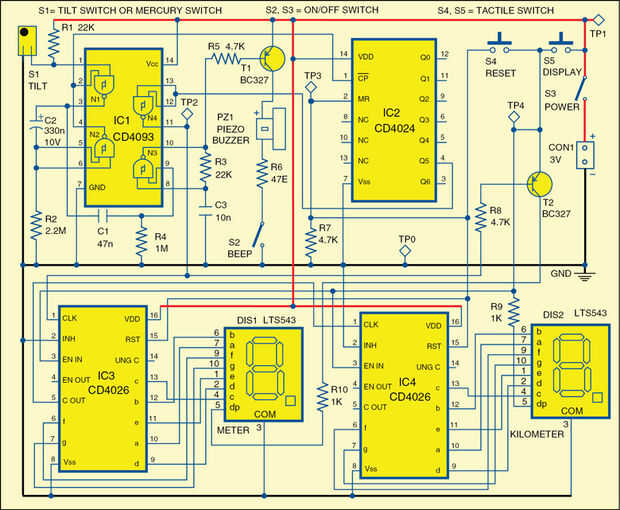

El circuito está construido alrededor de disparador de Schmitt de 2 entradas cuádruple CD4093 (IC1), CMOS ondulación llevan contador/divisor binario CD4024 (IC2), década contador/divisor CD4026 (IC3 y IC4), dos transistores BC327 (T1, T2) y algunos otros componentes.
Puertas N1 y N2 de IC1 forman un multivibrador monoestable que recibe el disparo del interruptor de inclinación o mercurio S1. Cuando levante el pie y tocar el suelo durante la marcha, el mercurio dentro del interruptor hace un contacto con sus dos conductores metálicos. Esto hace que la corriente fluya entre los conductores metálicos y se genera un pulso en el pin 4 de IC1.
Este pulso se alimenta al pin 1 de IC2 que produce un contador divide por 64. Su salida se da a las entradas de la puerta N4 de IC1 y la salida de N4 se alimenta a la base del transistor T2 a través de resistor R8. Transistor T2 conduce el segmento de punto decimal del display de 7 segmentos cátodo común (DIS1)
IC3 y IC4 se configuran como contadores de década para los displays de 7 segmentos DIS1 y DIS2, respectivamente.
