Paso 1: Paso 1: Coloque el motionsensor y servo

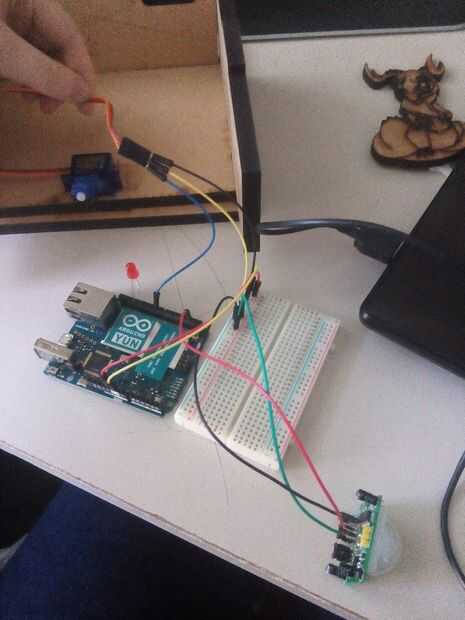

Coloque una jumperwire en la ranura de 5 v y tierra de Arduino. El cable en la ranura de 5 v tendrá que ser conectado a la ranura en la placa "+". Después de usted conecte el cable va desde la ranura de "Tierra" a la ranura de "-" también en el protoboard. Esto permitirá que su sensor de movimiento y servos para tener energía.

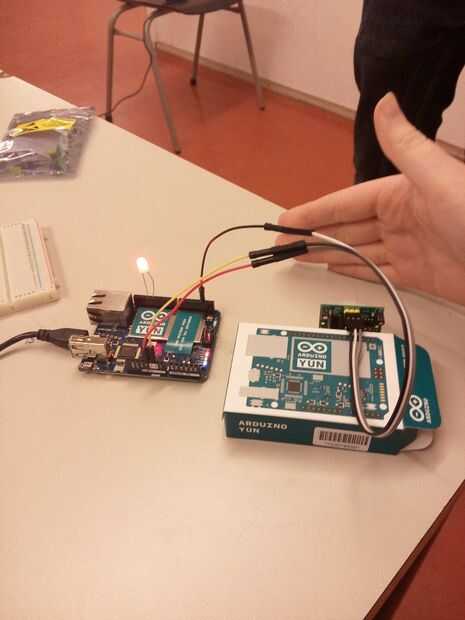

El alambre de middel del sensor se unirá a la ranura de "2" en el arduino. (Si no tienes mujer Jumperwires entonces tendrás que soldar los cables a los pines del sensor se)

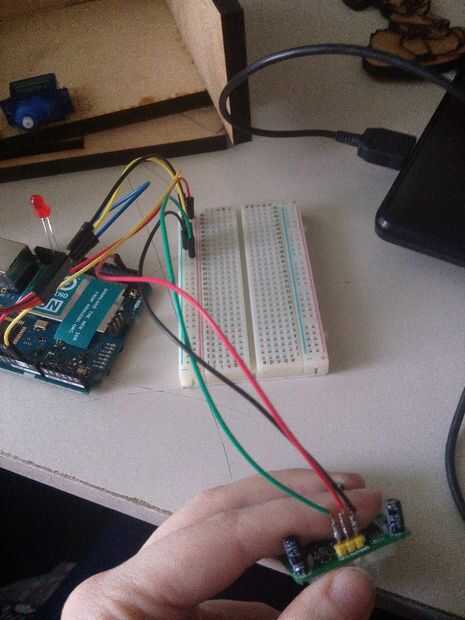

Con la parte inferior del sensor de frente hacia usted y las clavijas son en la parte superior y luego el perno derecho se unirá a la "+" y el eje izquierdo para el "-" en el protoboard. Ahora tu sensor tiene poder!! No funcionará correctamente sin el código pero que volveré para en un paso posterior.
Haces lo mismo con el servo. El cable marrón oscuro debe de ir al "-" ranura de la placa. Rojo en la ranura "+" en el protoboard y el amarillo uno tendrá que ir a la ranura 9 de arduino.
Usted puede cambiar estas ranuras pero sabe que tendrá que editar los números de ranura en el código de los números correspondientes.
