Paso 2: Pegar LEDs y coser un circuito
El doble echó a un lado circuito en pic5 es un display alfanumérico LED 3 X 5 que es controlado por un regulador micro de 18 x Picaxe. Puede mostrar letras y números en las secuencias preprogramadas que son seleccionadas por el imán limpiador flexible potenciómetro de ajuste. El voltaje del potenciómetro se mide por una entrada de ADC (analógico al convertidor digital) del micro controlador para seleccionar las diferentes secuencias.
Usted puede descargar un archivo de vídeo que muestra el circuito intermitente un mensaje en: http://www.inklesspress.com/rollup-circuit.wmv
Materiales
Tela de su elección
Pegamento conductivo (ver paso anterior)
LEDs en electrónica Goldmine - http://www.goldmine-elec-products.com/
Conductor hilo disponible en pequeñas bobinas en: http://members.shaw.ca/ubik/thread/order.html
O en: http://www.sparkfun.com/commerce/categories.php?cPath=2_135

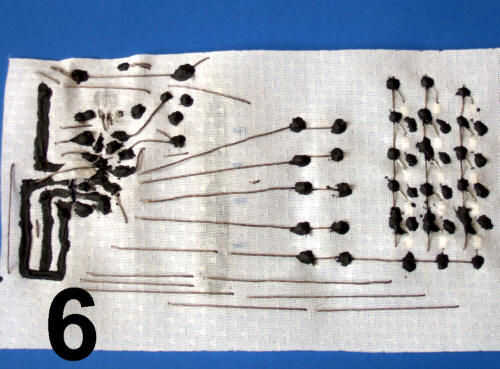

1 - Elija una tela-puede pegar en cualquier tejido. He pegado en algodón, nylon, poliéster, neopreno y Dacron. Para este proyecto he elegido a una tela poliester blanco utilizada para cortinas de baño porque tiende a poner plana cuando abierto. Corté a la tela usando un cuchillo caliente para que los bordes no se desbarataría. El cuchillo caliente era simplemente un 20 Watts soldador con la punta presentada a un borde de cuchillo. El cuchillo caliente también era útil fundir entre pernos pegados o almohadillas que se convirtieron en corto de desbordamiento de la cola.
2-Perfore orificios para componentes. Si está utilizando a una tela de tejido suelto de que tus cables led pueden empujar a través. Con fibras sintéticas como poliéster o nylon, quizás tengas que calentar un pequeño alambre con un soplete para derretir los agujeros para el led y IC conduce.
3-atar hilo conductor a cada uno llevado cable. Prefiero un doble nudo tirado firmemente. Si puedes, es mejor plegado y prensado perder el hilo sobre el hilo para que no se tire. Esto también reducirá la resistencia de la articulación.
Utilizar mezcla #1 para pegar el hilo al conductor led. También se puede utilizar pintura mix #2, pero usted tendrá que hacer dos capas y tiene una tendencia a fluir más de lo que te interese por acción capilar. Prueba y asegúrese de que cada conexión está cubierto todo el camino alrededor. Esto sellará fuera más aire y la humedad y garantizar más que una conexión eléctrica mecánica al hilo. Si usted simplemente cose el hilo alrededor del componente conduce sin el pegamento, electrólisis y la oxidación de la conexión pueden ocurrir con el tiempo. Las conexiones de sólo un circuito cosido también pueden aflojarse con el tiempo.
También puede utilizar pintura mix #2 para hacer las conexiones ya que tiende a fluir mejor alrededor de la articulación y se adhiere mejor a la tela. El único problema es su mayor resistencia y su tendencia a encogerse muy fino. Esto a menudo hace necesario hacer dos capas en una articulación.
Tenga mucho cuidado al pegar los cuerpos negros de los circuitos integrados ya que es muy fácil de conseguir una capa fina y casi invisible del negro pegamento conductor entre los pasadores. Esto puede ocurrir un cortocircuito hacia fuera los pernos. Cada vez que he pegado en un CI he puesto en cortocircuito hacia fuera varios de los pernos. Mientras que esto no hicieron daño el IC, tuve que pasar un poco de tiempo con una alta potencia lupa raspar el pegamento que antes de que el circuito funcione.
Usted puede entonces mano coser el hilo de rosca para funcionar en cualquier lado del circuito a los componentes apropiados.
Si no quiere molestarse con pegamento y usted es bueno en la costura, Laura Beauchly ha elaborado todo un sistema para coser todo tipo de componentes sobre tela. Ella también ha hecho algunas cosas interesantes usando láser cortar a tejidos conductivos a hacer circuitos flexibles. Información disponible en: http://www.cs.colorado.edu/~buechley/
Incluso ha diseñado algunas cosa capaz de componentes disponible en: http://www.sparkfun.com/commerce/categories.php?cPath=2_135
