Paso 3: Haga cola magnética, un potenciómetro Flexible y un enchufe y zócalo
Cola magnética
Para que un potenciómetro flexible o un enchufe magnético y toma de corriente o un interruptor magnético, necesitamos un pegamento o pintura que se atrae los imanes. Pintura magnética está disponible comercialmente y es un poco cara. Obviamente la pintura no es realmente magnética, es sólo una pintura con un relleno en polvo de metal, generalmente hierro, atrae a los imanes. Este pegamento es similar.
Usted puede mezclar su propio pegamento ferromagnético con polvo de hierro disponible en: http://www.elementalscientific.net/ o usted puede tomar un imán fuerte, poner dentro de una bolsa de plástico y ejecutarlo a través de alguna suciedad o arena en la playa o en un arroyo. Recogerá de hierro negro, también conocido como magnetita. Use el imán en una bolsa para afinar las partículas de mineral hasta que son sobre todo las pequeñas partículas negras con la más ligera suciedad o arena eliminado. Estas partículas son ferrimagnetic, que significa que atraerán a un imán pero no tenderá a ser magnetizado.
Mix #6 ferromagnético o ferrimagnetic pegamento
Mezcle el pegamento magnético polvo o hierro mineral de hierro de 1-1/2 para cemento de contacto 1 DAP por volumen.
Hacer un potenciómetro flexible
Utilice las técnicas descritas en el paso 6 para hacer la tela conductora con cola Mix #7 resistencia. Después de que se seque, luego puede cortar con tijeras en una tira larga de 1/4" ancho por 3" de largo (foto 7c). Entonces, puede cubrir la espalda con un espesor de aproximadamente 1/32" a 1/16 de pulgada de cola ferromagnético. Esto me dio un potenciómetro con una resistencia que varía de alrededor de 30K a 200 ohmios. Más tarde fue pegado con cemento de contacto en el circuito de la tela.
Pegamento de Mix #7 resistencia
Mezcla la resistencia pegamento 1/2 grafito para cemento de contacto 1 Dap por volumen
El contacto de limpiaparabrisas (ver foto 7a) es un imán de neodimio que es el primer atado con hilo conductor y a continuación (ver foto 7b) con la mezcla del pegamento conductor #1. El limpiador de conductor, atraído por el pegamento ferromagnético en la espalda, entonces puede deslizar a lo largo de la longitud de la resistencia flexible, para variar la resistencia.
Hacer un enchufe magnético y zócalo

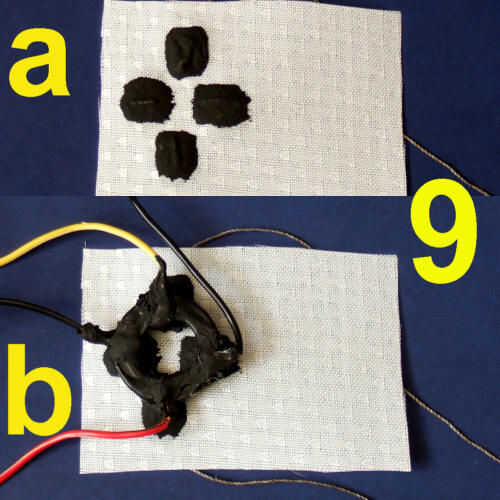

Para la toma de corriente (ver foto 9), coser el hilo conductor en un bucle para cada contacto y luego cubrirla con mix #4. Coloque algo plano y no pegajoso como silicio masilla vidrio revestido en la parte superior los contactos como se secan para crear una superficie plana. Después de que hayan secado, cubra la parte posterior con mix #6, pegamento ferromagnético.

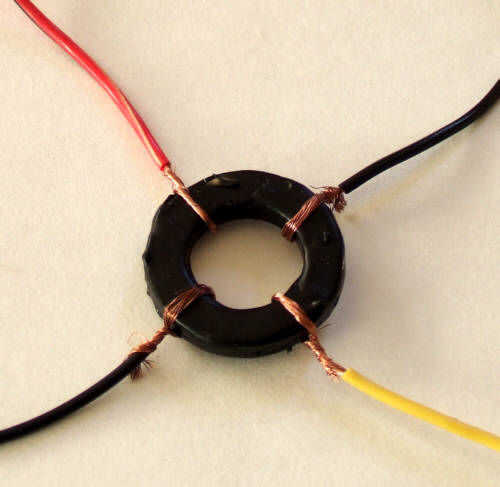

Para el enchufe, un imán de anillo funciona bien. Más imanes de neodimio son de metal plateado para protegerlos del deterioro, por lo que son eléctricamente conductoras. Si estás haciendo un tapón con varios contactos, que primero tendrás que cubrir el imán con un pegamento no conductor como DAP o soldador o pegote de cemento de contacto. Después de que se seque, luego puede envolver los cables (Foto 8) donde quieras los contactos y cubra cada uno con mezcla conductora #4. Coloque sobre una superficie plana antiadherente como silicio masilla vidrio o papel encerado para aplanar los contactos como se secan. Foto 9b muestra el enchufe magnético terminado y zócalo. En el que hice, la resistencia de los contactos entre la clavija y el enchufe estaba 80-100 ohmios. Sin duda lo suficientemente bajo como para las transferencias de la señal.
Hacer un interruptor magnético

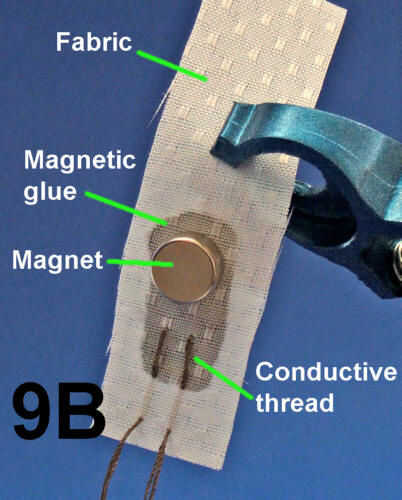

Foto 9B muestra un interruptor simple utilizando un imán de neodimio niquelado. Primero se debe coser dos contactos separados con doble hilo conductor. Luego cubrir la parte posterior con pegamento magnético dejando suficiente espacio por encima de los contactos de muelle el imán limpiador. Para activarlo simplemente deslice el imán sobre los contactos de dos hilos. La hice tenía una resistencia de aproximadamente 1,16 ohmios con un imán de 3/16 "x 3/8". Con un imán más delgado de 1/16 "x 1/4" tenía una resistencia de aproximadamente 1,63 ohms cuando en.
La resistencia es aún menor si calibre 24, alambre de cobre sólido estañado se utiliza como los contactos. Tengo una resistencia de ohmios.02 con el alambre.
Con más contactos alrededor de la base de imán interruptores giratorios incluso se pueden hacer. O con dos imanes, se pueden hacer interruptores DPDT.
