Paso 7: Pegamento conductivo y coser un circuito del microcontrolador Picaxe
PICAXE chips y cables de programación y software están disponibles desde: http://www.hvwtech.com/default.asp
O: http://www.futurlec.com/Components.shtml
Un muy buen manual sobre la programación del Picaxe en Basic está disponible gratis en: http://www.rev-ed.co.uk/picaxe/

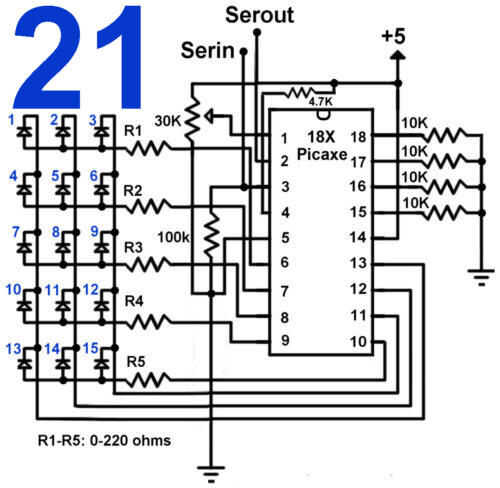

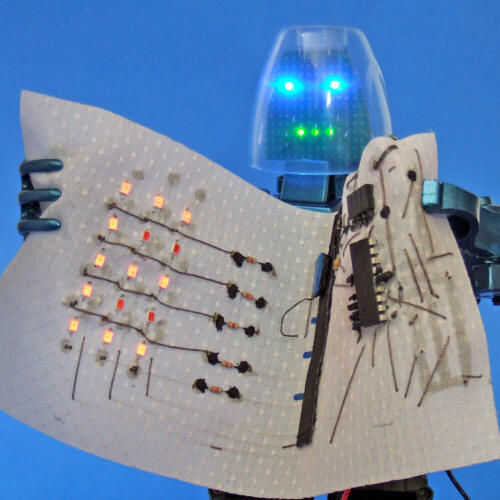

En este proyecto en particular, el 18 x Picaxe está programada a la luz el 3 por 5 led matriz en una secuencia de letras o números para deletrear mensajes. Variando el voltaje de entrada a la entrada del ADC (convertidor analógico a digital), el potenciómetro (ver paso 3) hecho de tela flexible, conductor, se usa para elegir diferentes mensajes. Efectivamente, es un entrada un multi-switch.
Originalmente pegué en soltar resistencias R1-R5 para asegurarse de que no sobrecargue las salidas del Picaxe. Resultó que la combinación de las juntas de pegamento e hilo conductor creado suficiente resistencia que las resistencias eran innecesarias. Así, corto les hacia fuera en la parte posterior con hilo conductor.
Lo cuatro pines zócalo iba a ser para la programación de serie y potencia en. No funcionó hacia fuera así como no hay suficiente espacio para coser y pegar adecuadamente el hilo. Las conexiones finalmente vinieron flojas con el uso. En el futuro, quisiera soldar algunos cables cortos en primera y les splay hacia fuera para tener más espacio para pegar.
Corrí fuera del tiempo, por lo que no he podido instalar una batería pegado debajo del chip Picaxe como originalmente había planeado.
Elegí pegar todo el circuito y evitar la soldadura para ver si podía trabajar las técnicas requeridas. Pero, sin duda es más rápido de la soldadura en lugar de pegamento hasta las conexiones básicas de un micro controlador. Un método más práctico para futuros proyectos sería soldar el chip Picaxe, pilas, enchufes y la mayoría de las resistencias en un circuito largo y estrecho. La Junta sería el ancho que desea el circuito para doblar para arriba en el. El hilo de rosca entonces se iría potenciómetros, u otros sensores, los interruptores de entrada y las salidas para los LEDs para hacer el circuito flexible. He visto varios productos comerciales que ruedan para arriba hechos de esta manera.
Si usted quiere hacer más resistente el circuito, yo sugeriría capa todos los pines del IC y cualquier otras articulaciones delicadas pegamento conductivo con limpiar cemento de contacto que están sólidamente Unidos a la tela.
Puede descargar el código de programa básico para el Picaxe en: http://www.inklesspress.com/rollupcircuit.txt
Para que otros circuitos posibles tratar de que usan el Picaxe, usted puede comprobar hacia fuera algunos otros proyectos que he hecho en: http://www.inklesspress.com/picaxe_projects.htm
Las posibilidades de la utilización de circuitos flexibles
Apenas he empezado a explorar las posibilidades de los circuitos flexibles utilizando materiales conductores. No puede construir un circuito que enrolla totalmente. Pero las técnicas presentadas aquí muestran como se pueden hacer circuitos en cualquier material flexible incluyendo sombreros, papel, pantalones, caucho, camisetas, guantes, calcetines, carteras, inflables o chaquetas. También se pueden hacer sensores flexibles y pantallas de varias clases. El límite - es tu imaginación.
