Peines de corte de dibujar en Autodesk Inventor

este instructivo está diseñado para ser un tutorial orientados a proyectos amigable para usuarios nuevos en Inventor o CAD en general.  Si desea empezar a usar Inventor como todos los chicos cool, pero sentirse abrumado por la panoplia de herramientas, opciones y características, comience por aquí!

Aprenderemos sobre:
Bocetos y piezas

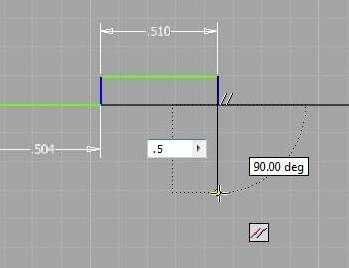

El Heads-up de la pantalla y utilizarlo para definir dimensiones
Dibujar líneas
Utilizando la herramienta de espejo

Además, usted tendrá un diseño para un par de piezas de ensayo práctico para ayudar a usted averiguar cómo sus cajas de laser-cortó el tamaño para que encajen juntos de la forma que desee!  (Para hacer los panales, continúe a través de exportar archivos de Inventor a CorelDraw [próximo], luego corte en su mano laser local).

Etiquetas: Laser, CAD, AutoDesk, Inventor, Corte CAD
