Peines de corte de dibujar en Autodesk Inventor (3 / 7 paso)

Paso 3: Dibujar un diente

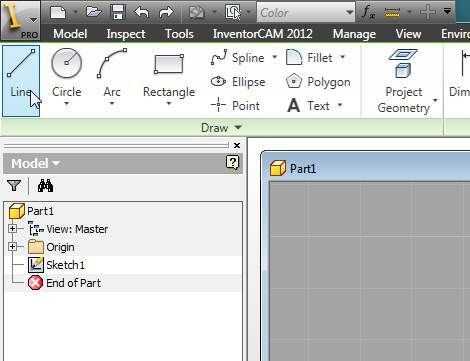

1. Seleccione la herramienta de línea de la parte superior izquierda de la ventana.

2. a partir del origen (donde con a las dos líneas de cuadrícula más oscuro), haga clic para empezar a dibujar un segmento de línea. El Heads-Up aparecerá. Ingrese el espesor de su material como un decimal (mina fue. 122"). Si no sabes cómo grueso es el material, haz algunas pinzas y medirlo!

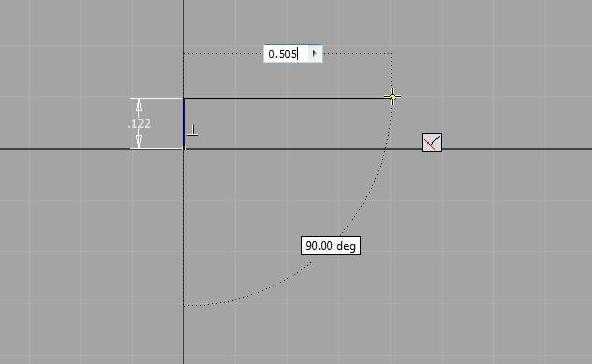

3. Haga clic en anclar el segmento. Luego haremos otro segmento perpendicular a la primera. Tipo.505 para hacer el primer diente.505 pulgadas de ancho.

4. Haga clic en anclar este segmento. Trace otro segmento hasta el eje X. Primer diente completo!

Vea el paso
