Peines de corte de dibujar en Autodesk Inventor (6 / 7 paso)

Paso 6: Haga un peine inverso

Ahora decir queremos hacer unas muescas y dientes de diferentes tamaños.  No podemos reflejar el peine entero o vamos a tener lo mismo.  En lugar de volver a dibujar el peine, podemos invertir sólo el borde de "dientes" y dibujar un nuevo cuerpo de peine.

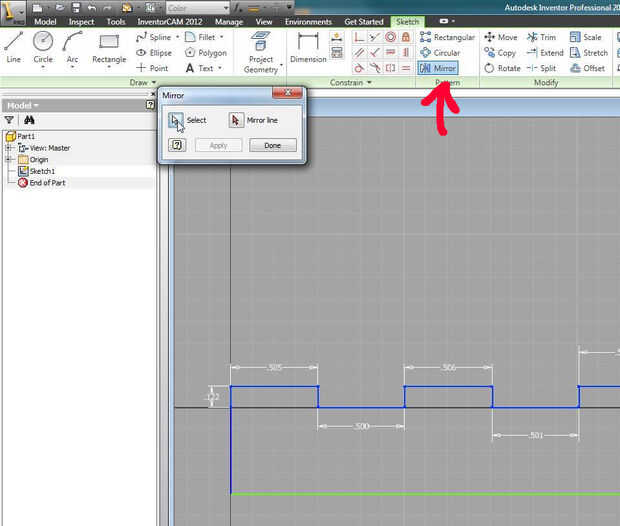

1. Seleccione "Espejo", luego haga clic en seleccionar.

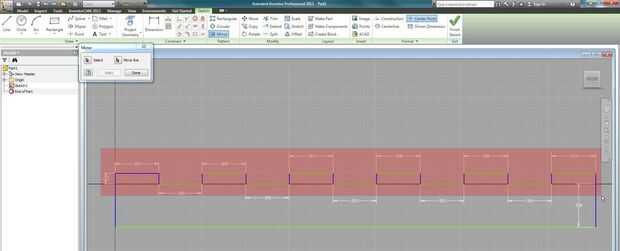

2. Seleccione la parte de muescas de los dientes del peine.

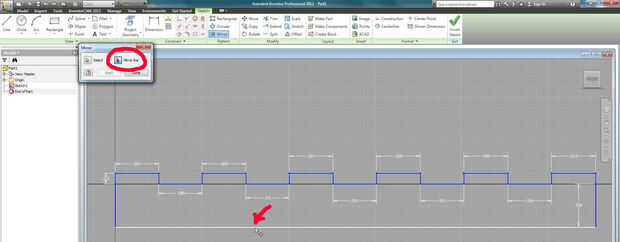

3. a continuación haga clic en línea de espejo y haga clic en el segmento de la línea inferior del peine.

4. Haga clic en aplicar, luego hecho.

5-8. dibuja en el resto del cuerpo de peine por segmentos de línea a los bordes de las ranuras de anclaje y el borde plano del peine de dibujo.
